Thiết bị chống sét phối hợp Type 1+2 là giải pháp bảo vệ xung sét toàn diện theo tiêu chuẩn IEC 62305. Với khả năng thoát dòng sét tổng 50kA, thiết kế Modular chống rung và vỏ nhựa chống cháy UL 94 V-0, sản phẩm đảm bảo an toàn tuyệt đối cho công trình cấp III-IV. Tùy chọn tiếp điểm FS đi kèm giúp giám sát hệ thống từ xa linh hoạt và hiệu quả.
| Max continuous voltage AC | 280 V |
|---|---|
| Poles | 4 |
| Protection type | IP20 |
| Maximum discharge current | 50kA |

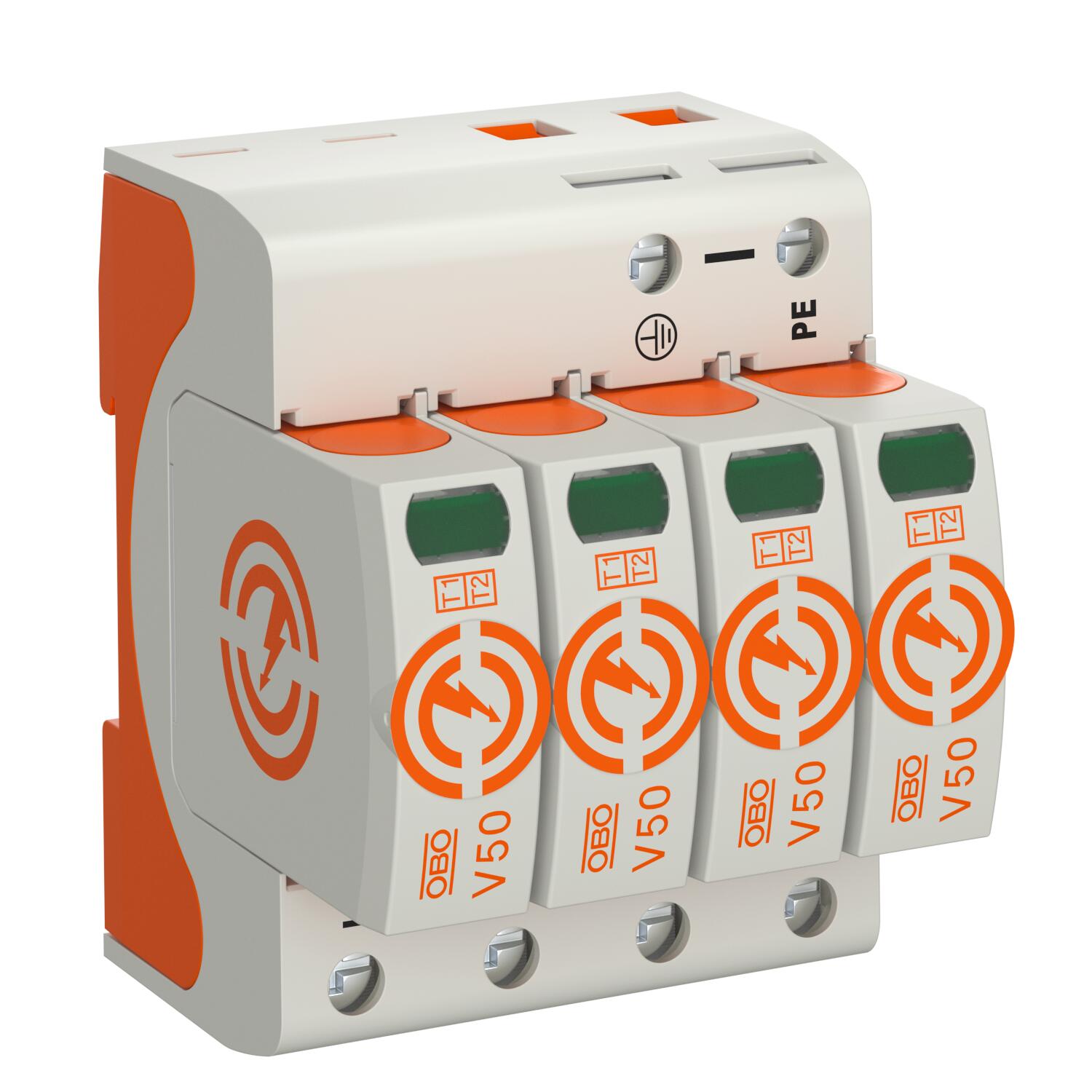

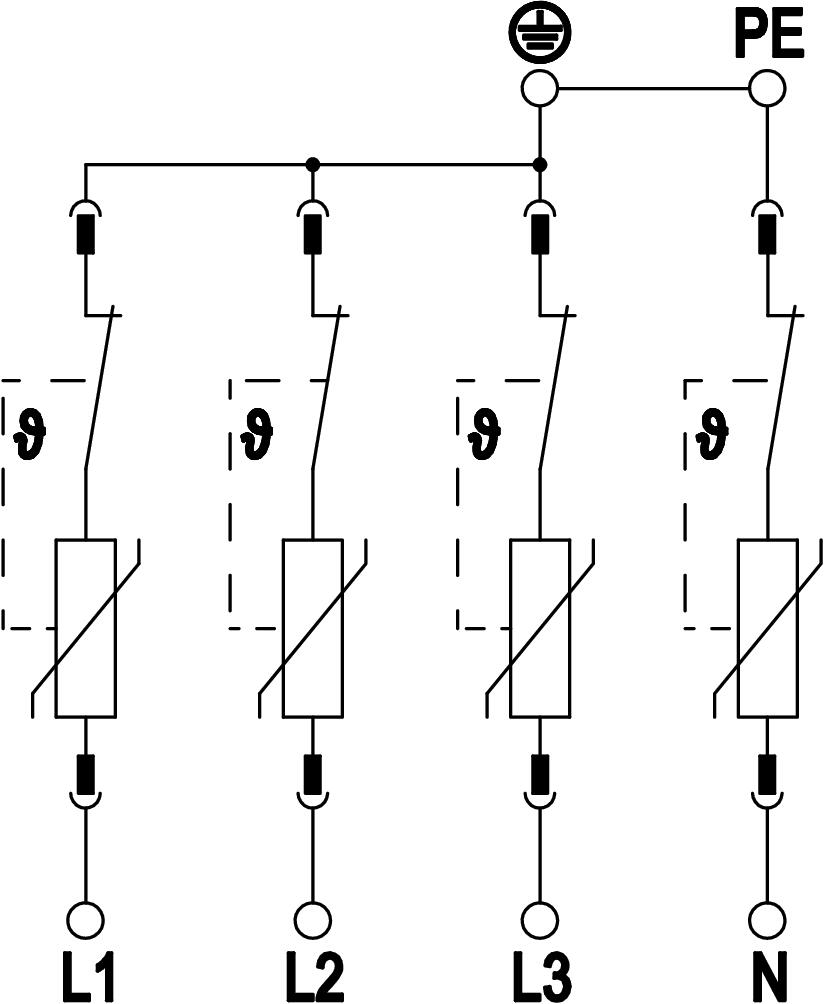

Thiết bị chống sét phối hợp (SPD) – Type 1+2
Liên kết đẳng thế chống sét: Tuân thủ nghiêm ngặt tiêu chuẩn VDE 0185-305 (IEC 62305).
Khả năng thoát dòng sét (10/350): Đạt 12.5 kA mỗi cực; tổng dòng xả hệ thống lên đến 50 kA.
Thiết kế Modular: Module dạng cắm tích hợp bộ ngắt mạch và hiển thị trạng thái hoạt động trực quan.
Cơ chế khóa an toàn: Tích hợp tính năng chống rung và mã hóa điện áp (voltage keying) giúp ngăn ngừa cắm nhầm module.
Vật liệu cao cấp: Nhựa chống cháy đạt tiêu chuẩn UL 94 V-0.
Giám sát từ xa (Phiên bản FS): Trang bị tiếp điểm chuyển đổi không điện áp (changeover contact) để truyền tín hiệu cảnh báo.
Ứng dụng: Thiết lập liên kết đẳng thế chống sét cho các công trình thuộc cấp bảo vệ III và IV.
*Trọn bộ gồm: Thân module và đế.

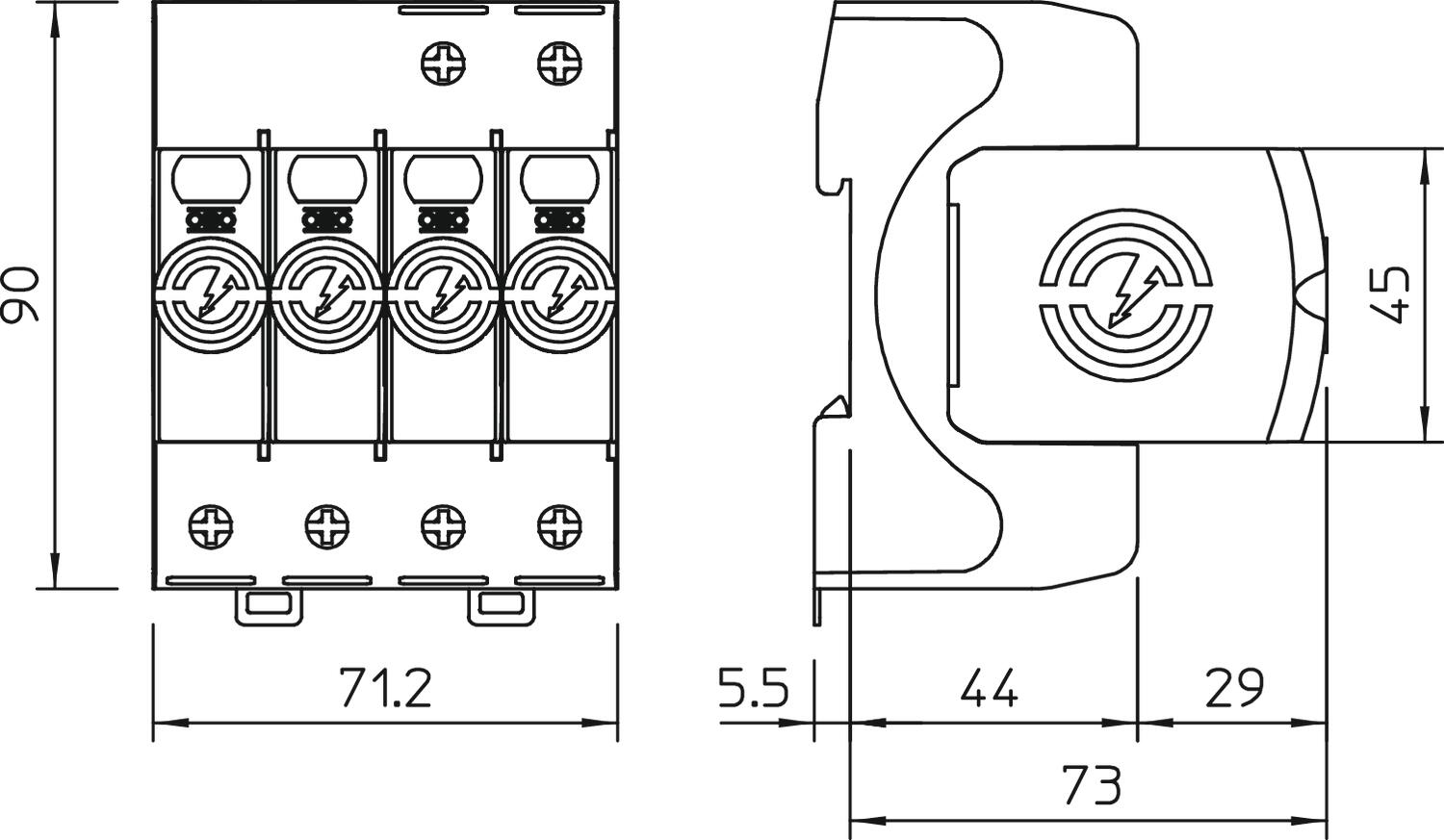

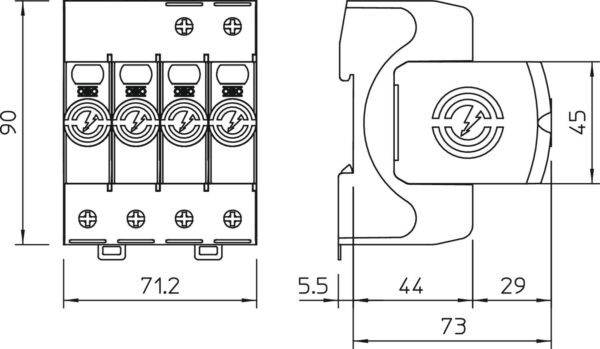

| Approvals | VDE, KEMA, UL, ÖVE |
|---|---|
| Arrester surge current (8/20 µs) [total] | 160 kA |
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,8156 kg CO2e / 1 Piece |
| Conductor cross-section, flexible (fine-wire), max. | 35 mm² |
| Conductor cross-section, flexible (fine-wire), max. | 2 AWG |
| Conductor cross-section, flexible (fine-wire), min. | 16 AWG |
| Conductor cross-section, flexible (fine-wire), min. | 1,5 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 2 AWG |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 1,5 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 16 AWG |
| Connection cross-section, FM terminals, max. | 16 AWG |
| Connection cross-section, FM terminals, max. | 1,5 mm² |
| Connection cross-section, FM terminals, min. | 0,5 mm² |
| Connection cross-section, FM terminals, min. | 21 AWG |
| Dimension | 280V |
| Housing material surge protection components | PA UL 94 V-0 |
| Humidity, max. | 95 % |
| Humidity, min. | 5 % |
| Installation type | DIN rail 35 mm |
| Integrated back-up fuse | no |
| Lightning surge current (10/350 μs) | 12,5 kA |
| Lightning surge current (10/350) | 50 kA |
| Max. mains-side overcurrent protection | 160 A gL/gG |
| Maximum back-up fuse | 160 A |
| Maximum continuous voltage (L-N) | 280 V |
| Maximum continuous voltage AC | 280 V |
| Maximum discharge current (8/20 μs) | 50 kA |
| Maximum discharge current (8/20 μs) [L-N] | 50 kA |
| Minimum distance | 1,5 mm |
| Network form | TN-S |
| Nominal discharge current (8/20 µs) | 30 kA |
| Nominal discharge current (8/20 µs) [L-N] | 30 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole number | 4 |
| Pole version | 4 |
| Protection level [L-N] | ≤1,3 |
| Protection rating | IP20 |
| Remote signalling | no |
| Residual voltage [L-N] @ 1 kA | 0,7 kV |
| Residual voltage [L-N] @ 12.5 kA | 1 kV |
| Residual voltage [L-N] @ 5 kA | 0,8 kV |
| Response time | <25 ns |
| Short-circuit resistance for max. mains-side overcurrent protection | 50 kA eff |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 1+2 |
| SPD to IEC 61643-1 | Class I+II |
| SPD to UL 1449 | Type 4 |
| TN network form | yes |
| TN-C-S network form | yes |
| TN-S network form | yes |
| Torque | 4 Nm |
| TOV voltage [L-N] ‒ fail safe mode ‒ 120 min. | 440 V |
| TOV voltage [L-N] ‒ withstand mode ‒ 5 s | 335 V |
| TT network form | no |
