Thiết bị chống sét lan truyền Type 2 chuyên dụng cho hệ thống lưới điện TN, cung cấp trọn bộ (bao gồm thân và đế cắm) lắp sẵn cực kỳ tiện lợi. Sản phẩm sở hữu thiết kế dạng mô-đun cắm rút linh hoạt, tích hợp bộ ngắt mạch nhiệt động học và tiếp điểm cảnh báo từ xa (NO) giúp giám sát hệ thống liên tục. Với khả năng dẫn dòng cao, hiển thị lỗi trực quan và độ bền vượt trội, đây là giải pháp bảo vệ an toàn lý tưởng cho nhà ở dân dụng và các công trình công nghiệp.
| Max continuous voltage AC | 280 V |
|---|---|
| Poles | 4 |
| Protection type | IP20 |
| Maximum discharge current | 150kA |

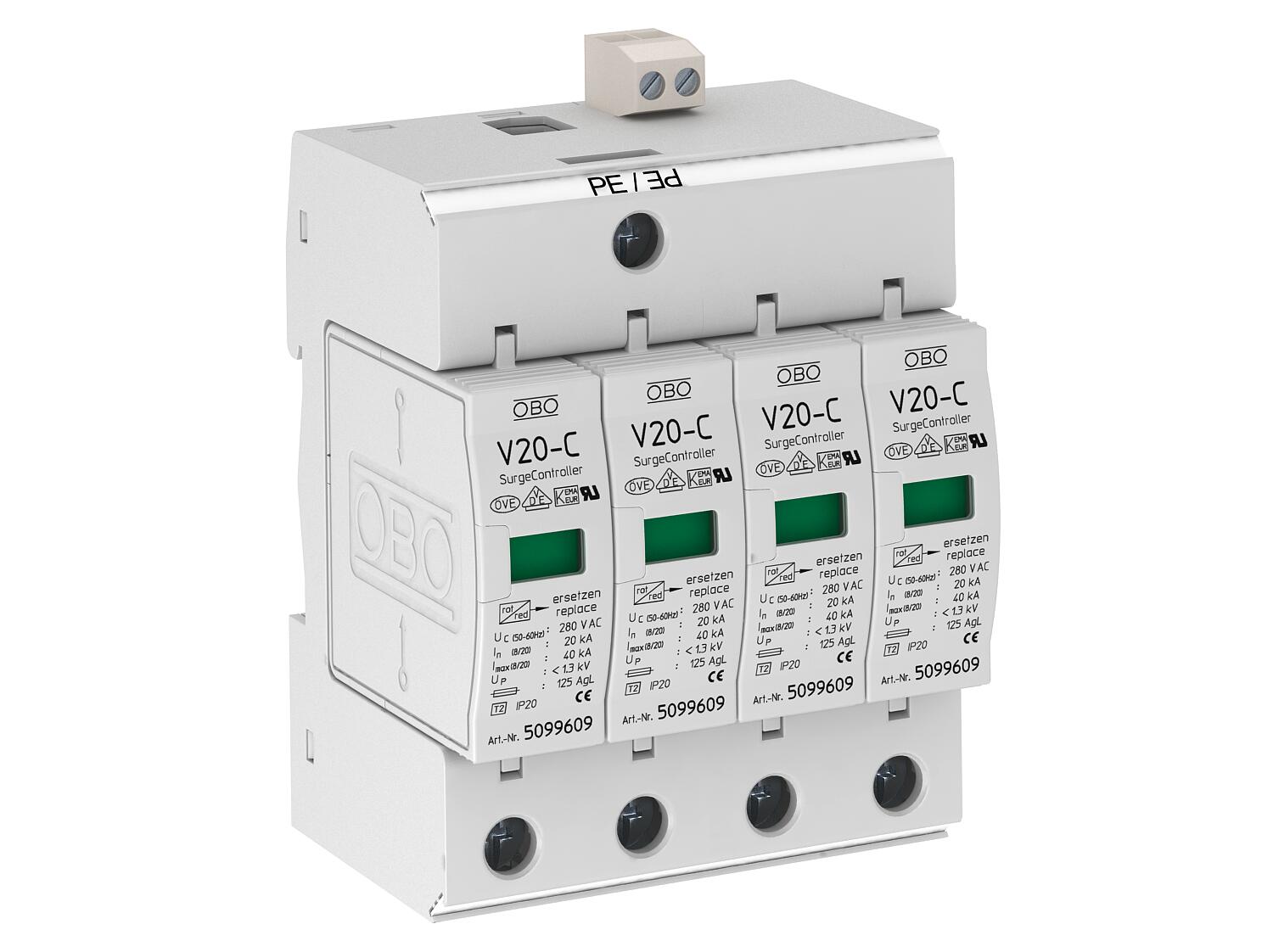

Thiết bị chống sét lan truyền, Type 2
Bộ sản phẩm hoàn chỉnh: Bao gồm phần thân trên (mô-đun) và đế cắm, được lắp ráp sẵn và sẵn sàng để kết nối.
Khả năng tương thích: Phù hợp cho các hệ thống lưới điện TN.
Thiết kế cắm rút: Phần thân trên dạng cắm rút, có thể tách rời khỏi đế dễ dàng mà không cần sử dụng dụng cụ hỗ trợ.
Cảnh báo từ xa: Tích hợp tiếp điểm thường mở (NO) không điện thế phục vụ việc giám sát trạng thái hoạt động từ xa.
Cơ chế bảo vệ kép: Tích hợp bộ phận ngắt mạch bằng nhiệt (thermal) và động học (dynamic).
Hiển thị lỗi: Có cửa sổ hiển thị trực quan các lỗi hoặc hư hỏng của thiết bị.
Hiệu suất cao: Khả năng dẫn dòng cực cao và tuổi thọ vận hành lâu dài.
Kết nối rõ ràng: Các điểm đấu nối được dán nhãn ký hiệu chi tiết.
Ứng dụng: Tòa nhà dân cư, nhà ở gia đình và các khu vực công nghiệp.
* Trọn bộ sản phẩm bao gồm cả phần thân trên (cover) và đế cắm (base).
| Arrester surge current (8/20 µs) [total] | 80 kA |
|---|---|
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,6672 kg CO2e / 1 Piece |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 2,5 mm² |
| Dimension | 280V |
| Installation type | DIN rail 35 mm |
| Integrated back-up fuse | no |
| Lightning protection zone LPZ | 1→2 |
| Max. mains-side overcurrent protection | 125 |
| Maximum back-up fuse | 125 A |
| Maximum continuous voltage AC | 280 V |
| Maximum discharge current (8/20 μs) | 40 kA |
| Network form | TN |
| Nominal discharge current (8/20 µs) | 20 kA |
| Nominal discharge current (8/20 µs) [L-N] | 20 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole version | 4 |
| Protection rating | IP20 |
| Remote signalling | yes |
| Response time | <25 ns |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 2 |
| SPD to IEC 61643-1 | Class II |
| Test class, type 2 | yes |
| Version for | 4-pole + FS |
