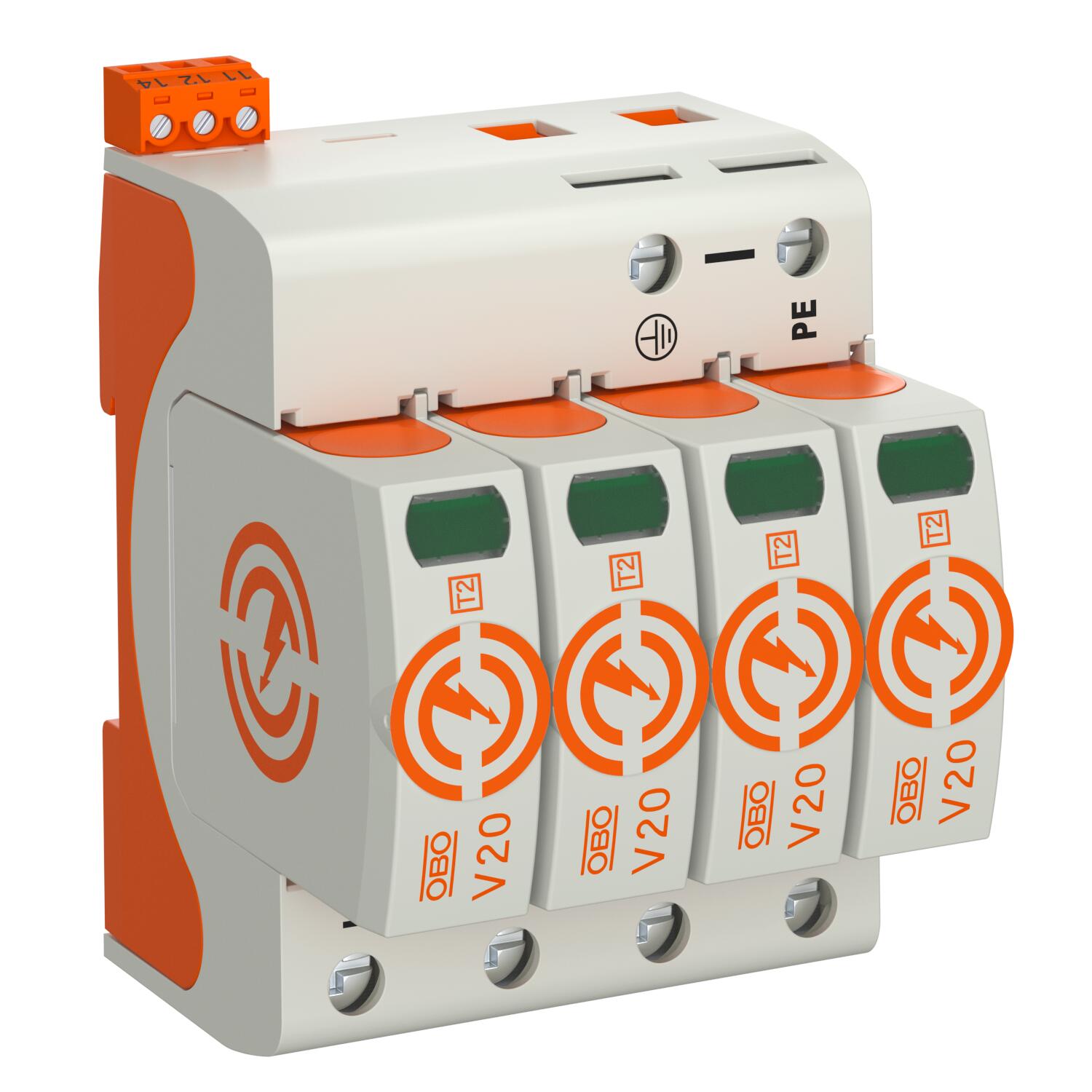

Thiết bị chống sét (Surge Arrester) Type 2 hỗ trợ liên kết đẳng thế chuẩn VDE/IEC với khả năng thoát sét 40kA/cực. Sản phẩm nổi bật với cơ chế khóa chống rung, nhựa chống cháy UL 94 V-0 và tùy chọn tiếp điểm cảnh báo từ xa (FS). Thiết kế Modular thông minh giúp lắp đặt an toàn, tránh nhầm lẫn điện áp, là giải pháp bảo vệ quá áp tin cậy cho hệ thống tủ điện công nghiệp và dân dụng.
| Max continuous voltage AC | 280 V |
|---|---|
| Poles | 4 |
| Protection type | IP20 |
| Maximum discharge current | 40kA |

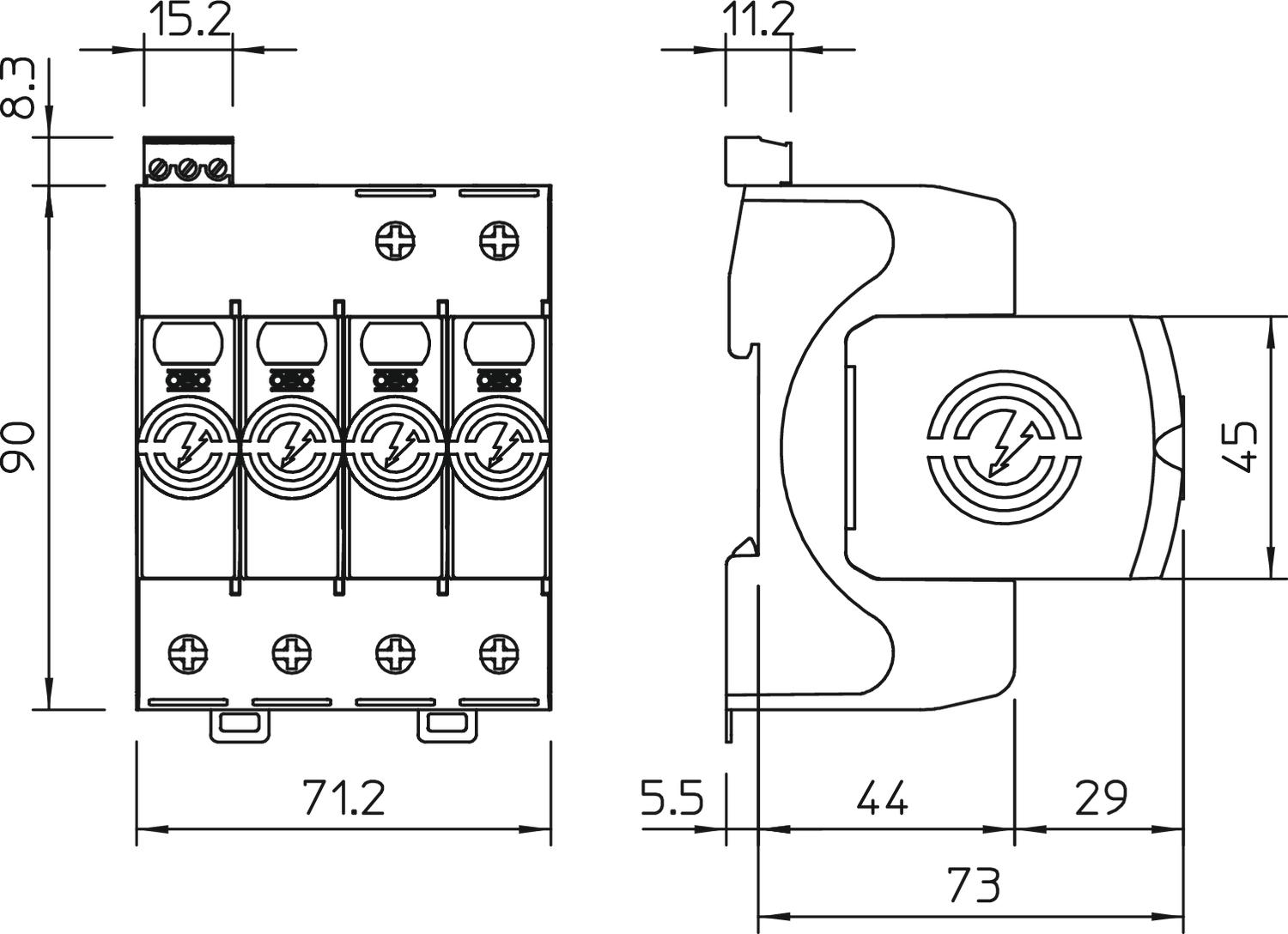

Thiết bị chống sét – Type 2
Liên kết đẳng thế: Bảo vệ quá áp theo tiêu chuẩn VDE 0100-443 (IEC 60364-4-44).
Khả năng thoát sét: Lên đến 40 kA (8/20) mỗi cực nhờ công nghệ Varistor hiệu suất cao.
Thiết kế Modular: Module dạng cắm tích hợp bộ ngắt mạch và hiển thị trạng thái hoạt động.
Cơ chế khóa an toàn: Tích hợp tính năng chống rung và mã hóa điện áp (voltage keying) giúp ngăn ngừa việc cắm nhầm module.
Vật liệu cao cấp: Nhựa chống cháy đạt tiêu chuẩn UL 94 V-0.

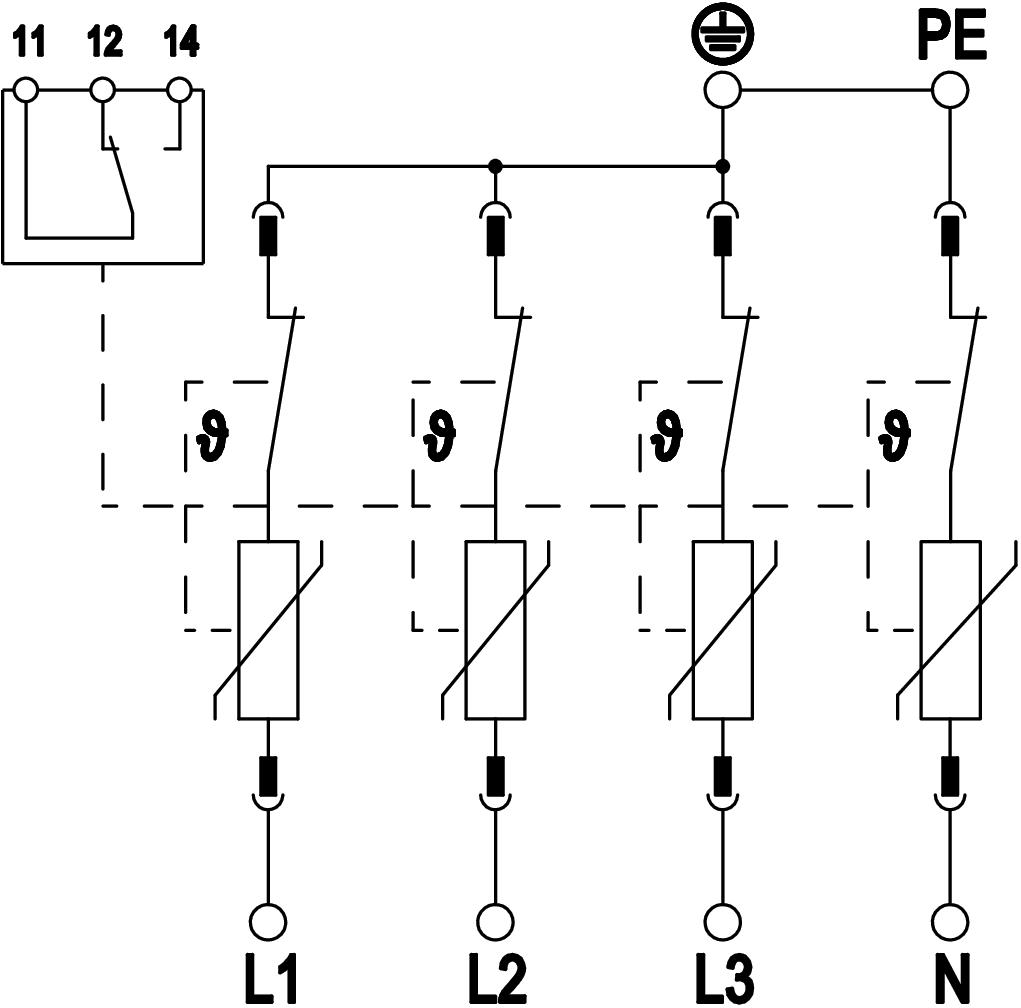

Giám sát từ xa (Phiên bản FS): Trang bị tiếp điểm chuyển đổi không điện áp (changeover contact) để truyền tín hiệu cảnh báo.
Ứng dụng: Liên kết đẳng thế tại các tủ phân phối tổng và tủ phân phối phụ.
| Approvals | VDE, KEMA, UL, ÖVE |
|---|---|
| Arrester surge current (8/20 µs) [total] | 160 kA |
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,9185 kg CO2e / 1 Piece |
| Conductor cross-section, flexible (fine-wire), max. | 35 mm² |
| Conductor cross-section, flexible (fine-wire), max. | 2 AWG |
| Conductor cross-section, flexible (fine-wire), min. | 16 AWG |
| Conductor cross-section, flexible (fine-wire), min. | 1,5 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 2 AWG |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 16 AWG |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 1,5 mm² |
| Connection cross-section, FM terminals, max. | 1,5 mm² |
| Connection cross-section, FM terminals, max. | 16 AWG |
| Connection cross-section, FM terminals, min. | 21 AWG |
| Connection cross-section, FM terminals, min. | 0,5 mm² |
| Dimension | 280V |
| FM contacts | Changeover |
| Housing material surge protection components | PA UL 94 V-0 |
| Humidity, max. | 95 % |
| Humidity, min. | 5 % |
| Installation type | DIN rail 35 mm |
| Integrated back-up fuse | no |
| Max. mains-side overcurrent protection | 160 A gL/gG |
| Maximum back-up fuse | 160 A |
| Maximum continuous voltage (L-N) | 280 V |
| Maximum continuous voltage (N-PE) | 255 V |
| Maximum continuous voltage AC | 280 V |
| Maximum discharge current (8/20 μs) | 40 kA |
| Maximum discharge current (8/20 μs) [L-N] | 40 kA |
| Minimum distance | 1,5 mm |
| Network form | Other |
| Nominal discharge current (8/20 µs) | 20 kA |
| Nominal discharge current (8/20 µs) [L-N] | 20 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole number | 4 |
| Pole version | 4 |
| Protection level [L-N] | ≤1,3 |
| Protection rating | IP20 |
| Remote signalling | yes |
| Residual voltage [L-N] @ 1 kA | 0,8 kV |
| Residual voltage [L-N] @ 5 kA | 1 kV |
| Response time | <25 ns |
| Short-circuit resistance for max. mains-side overcurrent protection | 50 kA eff |
| Short-circuit resistant | yes |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 2 |
| SPD to IEC 61643-1 | Class II |
| SPD to UL 1449 | Type 4 |
| Switching power AC | 230 V; 0,5 A |
| Switching power DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Test class, type 2 | yes |
| TN network form | yes |
| TN-C-S network form | yes |
| TN-S network form | yes |
| Torque | 4 Nm |
| TOV voltage [L-N] ‒ fail safe mode ‒ 120 min. | 440 V |
| TOV voltage [L-N] ‒ withstand mode ‒ 5 s | 335 V |
