Thiết bị chống sét lan truyền V20 OBO Type 2 là giải pháp bảo vệ chuyên dụng cho hệ thống điện mặt trời (PV). Với thiết kế mạch chữ Y chống lỗi theo tiêu chuẩn EN 50539-12 và khả năng thoát sét 40kA/cực, thiết bị đảm bảo an toàn tối đa cho hệ thống điện DC dưới 600V. Sản phẩm tích hợp bộ ngắt mạch nhiệt động học, hiển thị trạng thái trực quan và công nghệ varistor kín bền bỉ, phù hợp cho cả hệ thống PV có hoặc không có kim thu sét riêng biệt.
| Max continuous voltage AC | 600V |
|---|---|
| Poles | 3 |
| Protection type | IP20 |
| Maximum discharge current | 40kA |

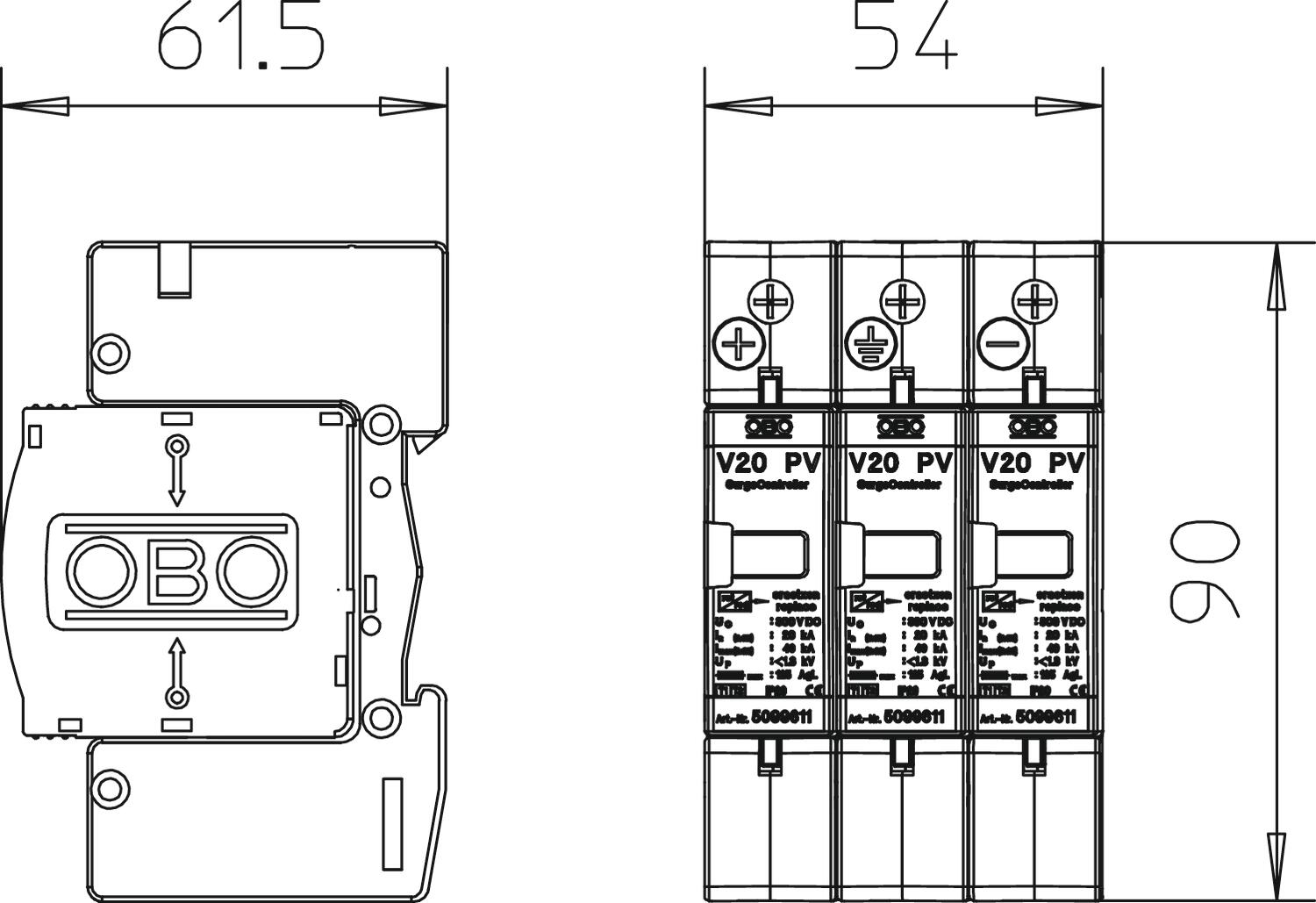

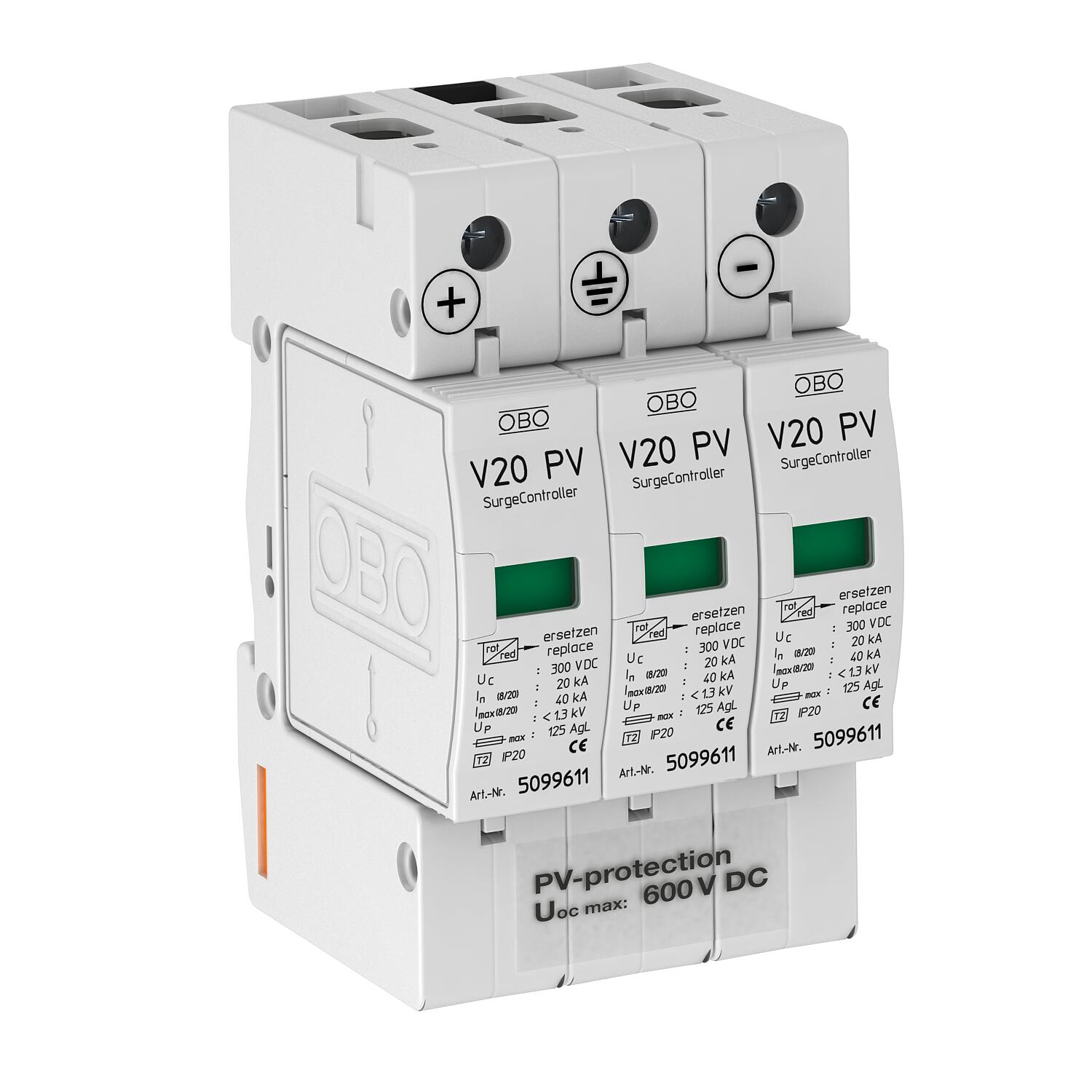

Thiết bị chống sét lan truyền V20, Type 2, cho hệ thống điện mặt trời (PV)
Cấu tạo đồng bộ: Thiết bị hoàn chỉnh bao gồm bộ chống sét varistor dạng cắm rút tích hợp bộ phận ngắt mạch.

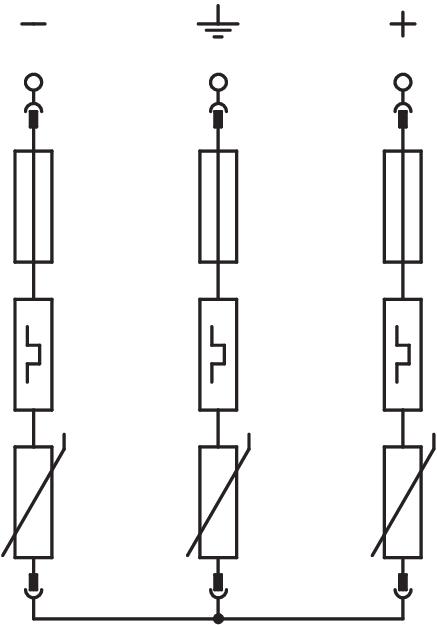

Mạch chữ Y chống lỗi: Thiết kế mạch chữ Y chuyên dụng chống lỗi, đáp ứng tiêu chuẩn VDE 0100-712 (EN 50539-12).
Bảo vệ quá áp: Thiết lập hệ thống liên kết đẳng thế nhằm bảo vệ chống quá áp theo tiêu chuẩn VDE 0100-443 (IEC 60364-4-44).
Khả năng thoát sét: Công suất thoát sét đạt mức 40 kA (8/20) trên mỗi cực.
Mức bảo vệ điện áp thấp: Cấp độ bảo vệ DC thấp: < 2.6 kV (Điện áp hở mạch tối đa Voc max = 600 V DC).
Cơ chế ngắt mạch nhiệt: Thiết bị chống sét dạng cắm rút với bộ ngắt mạch nhiệt động học (thermodynamic) và hiển thị trạng thái hoạt động trực quan.
Công nghệ varistor kín: Sử dụng biến trở oxit kẽm dạng đóng gói kín, chuyên dụng lắp đặt trong các vỏ tủ điện phân phối.
Ứng dụng: Sử dụng cho các hệ thống điện mặt trời (PV) có hoặc không có hệ thống chống sét trực tiếp riêng biệt.
| Blow-out | no |
|---|---|
| CO2 Footprint (GWP) Cradle-to-Gate | 1,0125 kg CO2e / 1 Piece |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 2,5 mm² |
| Dimension | 600V DC |
| Installation type | DIN rail 35 mm |
| Lightning protection zone LPZ | 1→2 |
| Max. mains-side overcurrent protection | 125 |
| Maximum back-up fuse | 125 A |
| Maximum continuous voltage DC | 600 V |
| Maximum discharge current (8/20 μs) | 40 kA |
| Network form | Other |
| Nominal discharge current (8/20 µs) | 20 kA |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole version | 3 |
| Protection level wire-earth | < 2,6 V |
| Protection level wire-wire | < 2,6 V |
| Protection rating | IP20 |
| Remote signalling | no |
| Response time | <25 ns |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 2 |
| SPD to IEC 61643-1 | Class II |
| Suitable for outdoor use | no |
| Test class, type 2 | yes |
| Version for | 3-pole for PV systems |
