Thiết bị chống sét Loại 2 là dòng thiết bị chống sét lan truyền Loại 2 chuyên dụng cho hệ thống tủ phân phối điện. Với khả năng thoát dòng lên đến 40 kA mỗi cực và thiết kế mô-đun linh hoạt, sản phẩm đảm bảo an toàn tuyệt đối cho các thiết bị điện trước các xung đột biến điện áp.
Phiên bản tích hợp tiếp điểm cảnh báo xa (FS) giúp người dùng dễ dàng theo dõi trạng thái hệ thống, đáp ứng tiêu chuẩn quốc tế IEC 60364-4-44 và khả năng chống cháy cao theo chuẩn UL 94 V-0.
| Max continuous voltage AC | 280 V |
|---|---|
| Poles | 3+N/PE |
| Protection type | IP20 |
| Maximum discharge current | 40kA |

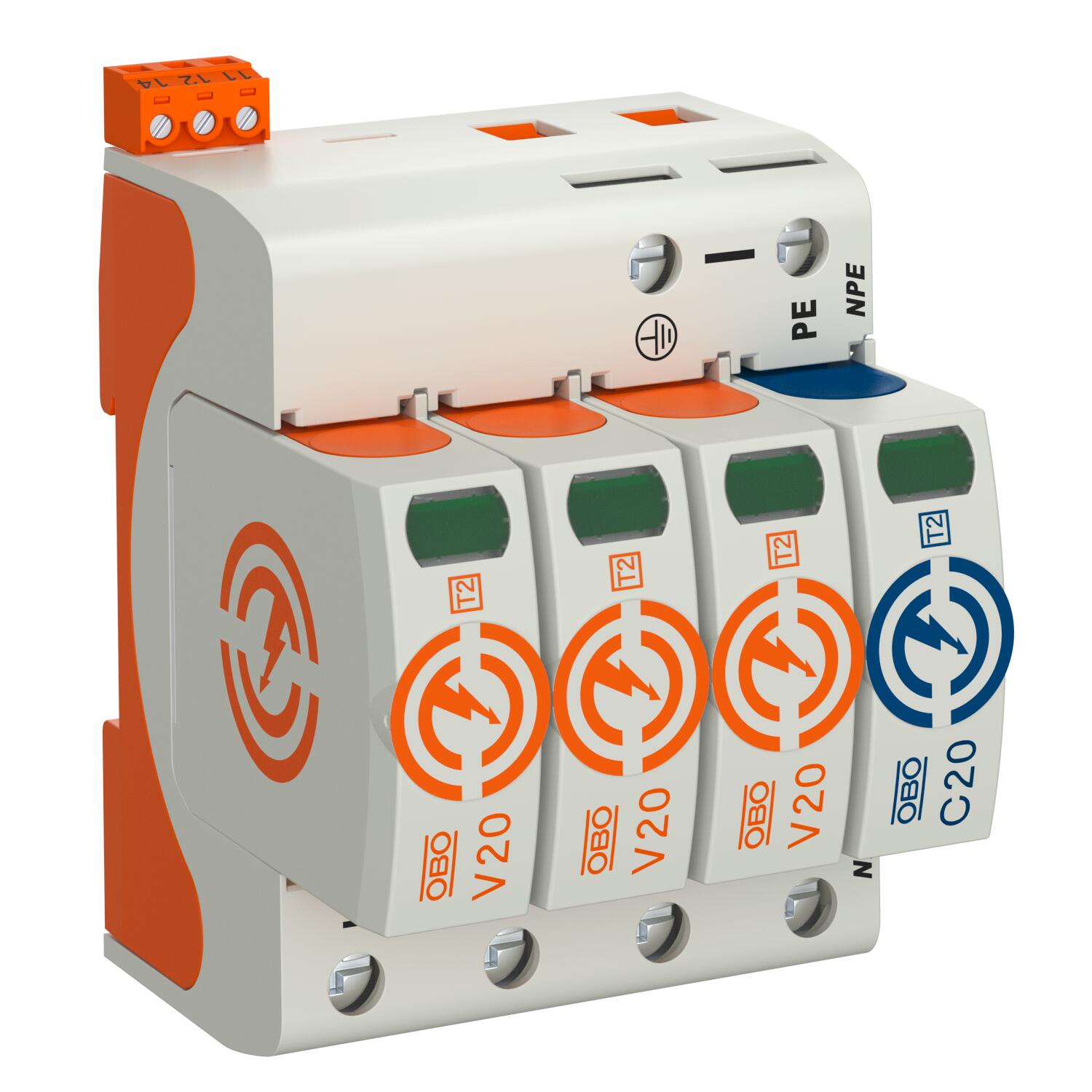

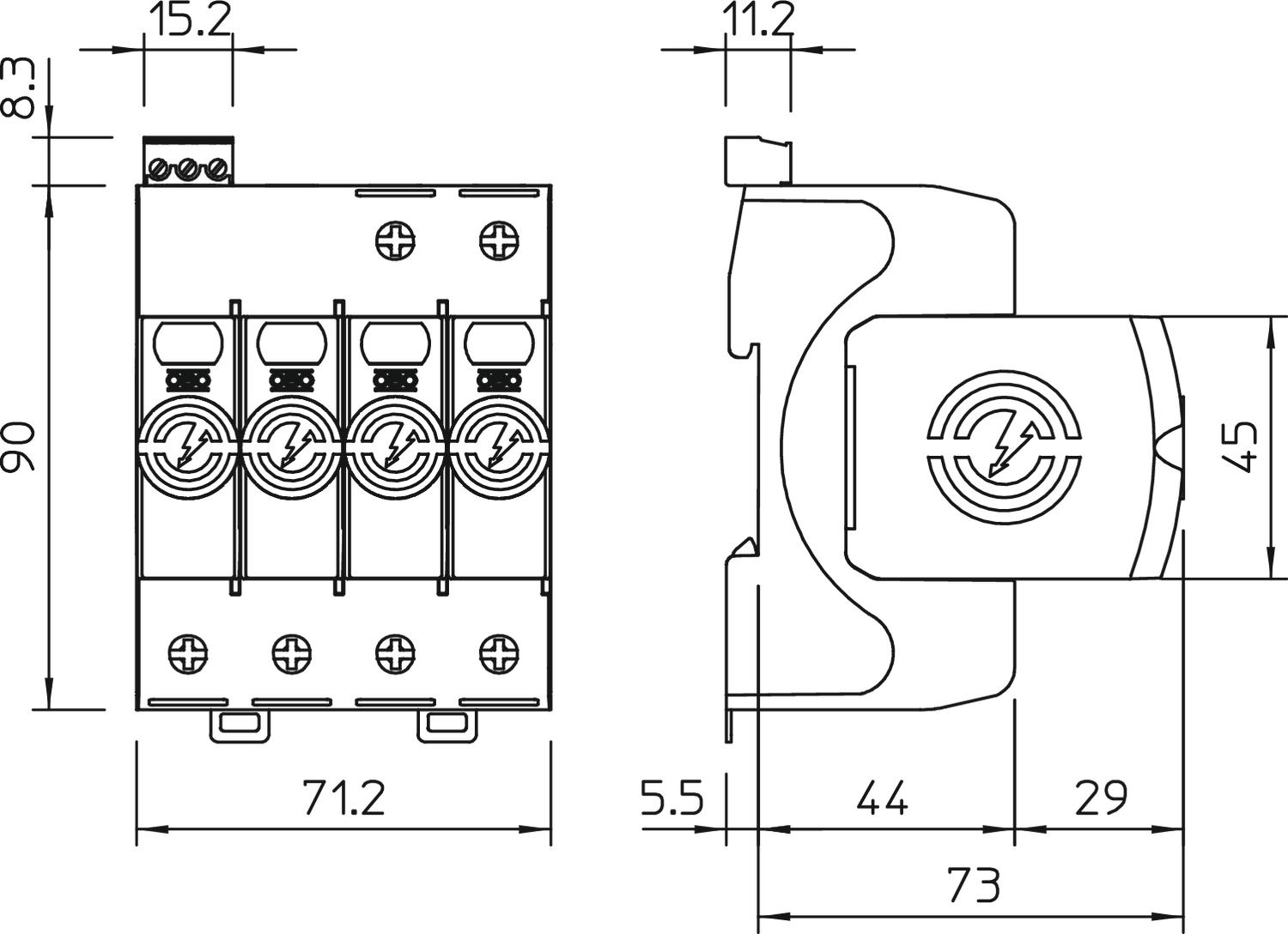

Thiết bị chống sét Loại 2
Phân loại: Thiết bị chống sét lan truyền Loại 2 (Type 2).

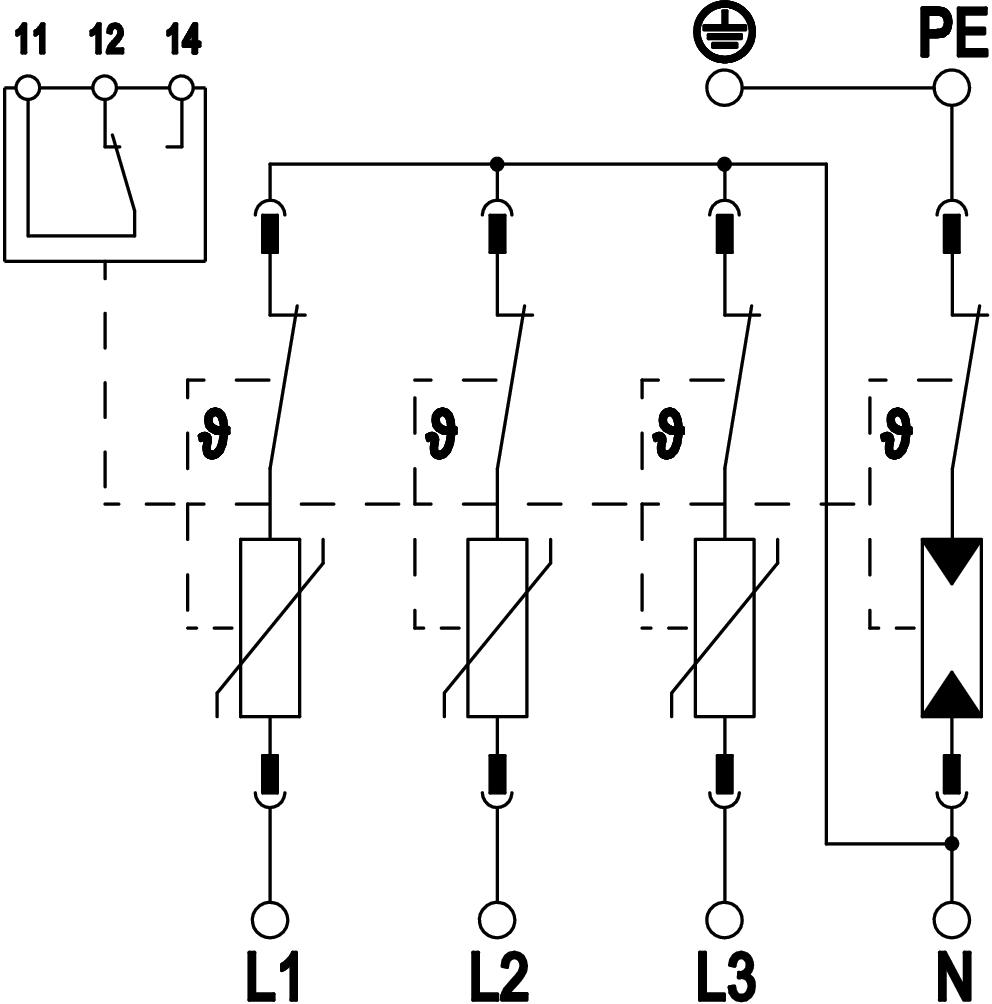

Cấu tạo: 3 cực + NPE, điện áp 280 V, tích hợp tiếp điểm cảnh báo từ xa.
Thông số kỹ thuật:
Khả năng thoát dòng: Đạt 40 kA (8/20) trên mỗi cực nhờ các điện trở biến đổi (varistor) hiệu suất cao.
Tiêu chuẩn: Phù hợp cho hệ thống liên kết đẳng thế bảo vệ quá áp theo VDE 0100-443 (IEC 60364-4-44).
Tính năng thiết kế:
Dạng mô-đun: Có thể tháo rời, tích hợp bộ phận ngắt mạch và hiển thị trạng thái bằng mắt thường.
Cơ chế khóa: Chống rung lắc và có khóa mã điện áp (voltage keying).
Chất liệu: Nhựa đạt tiêu chuẩn chống cháy UL 94 V-0.
Cảnh báo xa (FS): Các biến thể FS sở hữu tiếp điểm chuyển đổi không điện áp (potential-free changeover contact) để giám sát từ xa.
Ứng dụng: Liên kết đẳng thế trong các tủ phân phối chính và tủ phân phối phụ.
| Approvals | VDE, KEMA, UL, ÖVE |
|---|---|
| Arrester surge current (8/20 µs) [total] | 60 kA |
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,8529 kg CO2e / 1 Piece |
| Combined voltage protection level [L-PE] | 1,5 kV |
| Conductor cross-section, flexible (fine-wire), max. | 35 mm² |
| Conductor cross-section, flexible (fine-wire), max. | 2 AWG |
| Conductor cross-section, flexible (fine-wire), min. | 1,5 mm² |
| Conductor cross-section, flexible (fine-wire), min. | 16 AWG |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 2 AWG |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 1,5 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 16 AWG |
| Connection cross-section, FM terminals, max. | 16 AWG |
| Connection cross-section, FM terminals, max. | 1,5 mm² |
| Connection cross-section, FM terminals, min. | 0,5 mm² |
| Connection cross-section, FM terminals, min. | 21 AWG |
| Dimension | 280V |
| FM contacts | Changeover |
| Follow current quenching capacity (eff) [N-PE] | 0,1 kA |
| Housing material surge protection components | PA UL 94 V-0 |
| Humidity, max. | 95 % |
| Humidity, min. | 5 % |
| Installation type | DIN rail 35 mm |
| Integrated back-up fuse | no |
| Max. mains-side overcurrent protection | 160 A gL/gG |
| Maximum back-up fuse | 160 A |
| Maximum continuous voltage (L-N) | 280 V |
| Maximum continuous voltage (N-PE) | 255 V |
| Maximum continuous voltage AC | 280 V |
| Maximum discharge current (8/20 μs) | 40 kA |
| Maximum discharge current (8/20 μs) [L-N] | 40 kA |
| Maximum discharge current (8/20 μs) [N-PE] | 60 kA |
| Minimum distance | 1,5 mm |
| Network form | Other |
| Nominal discharge current (8/20 µs) | 20 kA |
| Nominal discharge current (8/20 µs) [L-N] | 20 kA |
| Nominal discharge current (8/20 µs) [N-PE] | 40 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole number | 4 |
| Pole version | 3+N/PE |
| Protection level [L-N] | ≤1,3 |
| Protection rating | IP20 |
| Remote signalling | yes |
| Residual voltage [L-N] @ 1 kA | 0,8 kV |
| Residual voltage [L-N] @ 5 kA | 1 kV |
| Response time | <25 ns |
| Short-circuit resistance for max. mains-side overcurrent protection | 50 kA eff |
| Short-circuit resistant | yes |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 2 |
| SPD to IEC 61643-1 | Class II |
| SPD to UL 1449 | Type 4 |
| Switching power AC | 230 V; 0,5 A |
| Switching power DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Test class, type 2 | yes |
| TN network form | yes |
| TN-C-S network form | yes |
| TN-S network form | yes |
| Torque | 4 Nm |
| TOV voltage [L-N] ‒ fail safe mode ‒ 120 min. | 440 V |
| TOV voltage [L-N] ‒ withstand mode ‒ 5 s | 335 V |
| TOV voltage [N-PE] ‒ withstand mode ‒ 200 ms | 1200 V |
| TT network form | yes |
