Thiết bị chống sét V20-1+NPE-280 là giải pháp bảo vệ quá áp chuyên dụng cho hệ thống điện 1 pha. Với khả năng thoát dòng sét lên đến 40 kA mỗi cực và thiết kế mô-đun tháo lắp linh hoạt, sản phẩm đảm bảo an toàn tuyệt đối cho các thiết bị điện nhạy cảm trong tủ phân phối. Thiết bị đạt tiêu chuẩn chống cháy UL 94 V-0 và tích hợp cơ chế khóa chống rung, là lựa chọn tin cậy để duy trì sự ổn định cho hạ tầng điện theo tiêu chuẩn quốc tế IEC 60364-4-44.
| Max continuous voltage AC | 280 V |
|---|---|
| Poles | 1+N/PE |
| Protection type | IP20 |
| Maximum discharge current | 50kA |

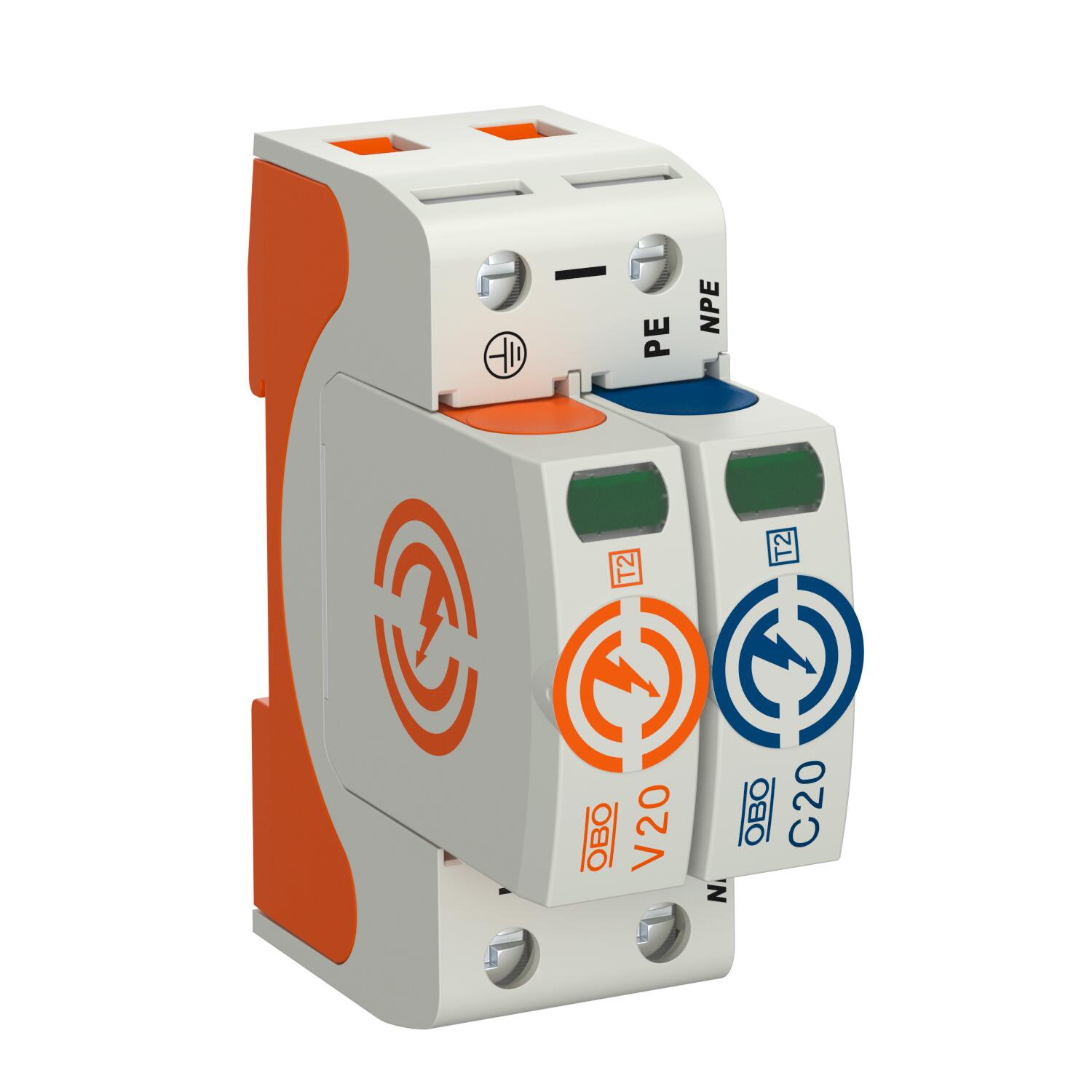

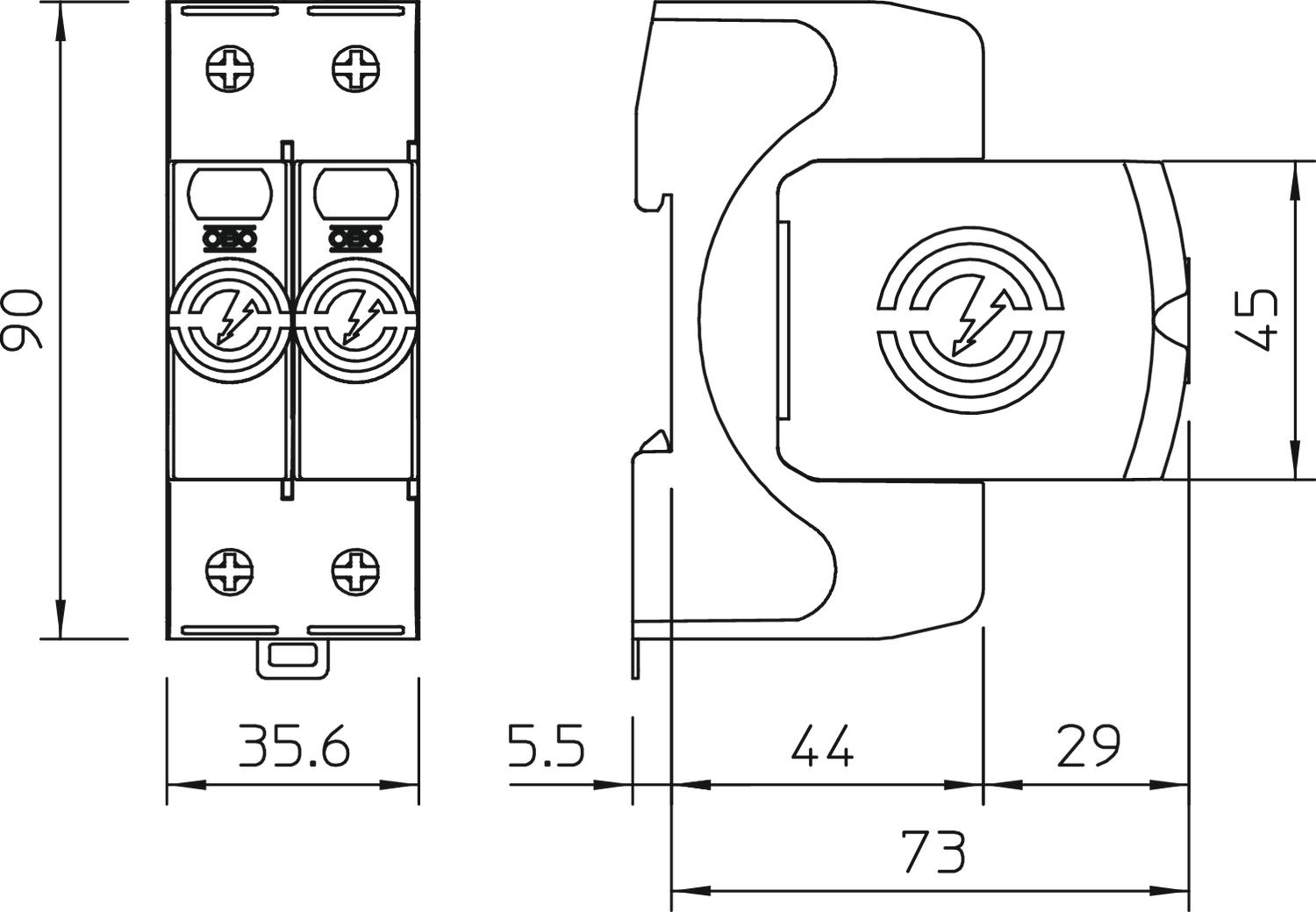

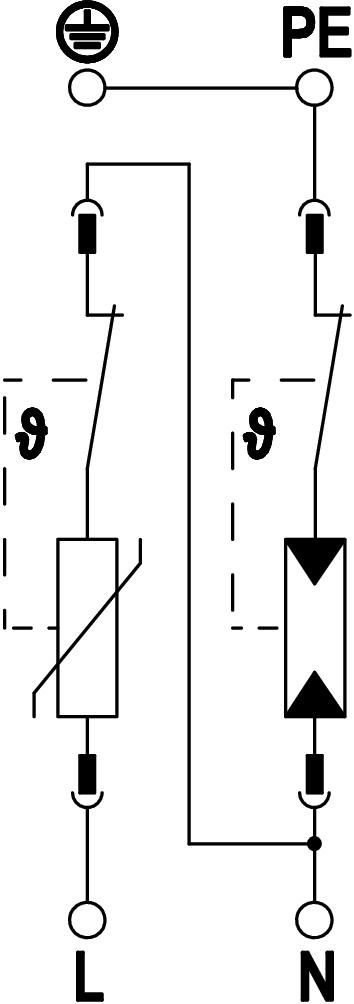

Thiết bị chống sét V20-1+NPE-280 (Loại 2)
Phân loại: Thiết bị chống sét lan truyền Loại 2 (Type 2).
Cấu trúc: 1 cực + NPE, điện áp định mức 280 V.
Thông số kỹ thuật:
Khả năng thoát dòng: Đạt 40 kA (8/20) trên mỗi cực nhờ sử dụng các điện trở biến đổi (varistor) hiệu suất cao.
Tiêu chuẩn: Phù hợp cho hệ thống liên kết đẳng thế bảo vệ quá áp theo VDE 0100-443 (IEC 60364-4-44).
Tính năng thiết kế:
Dạng mô-đun: Có thể tháo rời và thay thế dễ dàng, tích hợp bộ phận ngắt mạch và hiển thị trạng thái hoạt động trực quan.
Cơ chế khóa: Chống rung lắc và có khóa mã điện áp (voltage keying) giúp lắp đặt chính xác.
Chất liệu: Vỏ nhựa đạt tiêu chuẩn chống cháy UL 94 V-0.
Tùy chọn cảnh báo (FS): Các biến thể có tiếp điểm cảnh báo xa (FS) sở hữu tiếp điểm chuyển đổi không điện áp để giám sát hệ thống từ xa.
Ứng dụng: Liên kết đẳng thế trong các tủ phân phối chính và tủ phân phối phụ.
| Approvals | VDE, KEMA, UL, ÖVE |
|---|---|
| Arrester surge current (8/20 µs) [total] | 60 kA |
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,0823 kg CO2e / 1 Piece |
| Combined voltage protection level [L-PE] | 1,5 kV |
| Conductor cross-section, flexible (fine-wire), max. | 2 AWG |
| Conductor cross-section, flexible (fine-wire), max. | 35 mm² |
| Conductor cross-section, flexible (fine-wire), min. | 16 AWG |
| Conductor cross-section, flexible (fine-wire), min. | 1,5 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 2 AWG |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 1,5 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 16 AWG |
| Dimension | 280V |
| Follow current quenching capacity (eff) [N-PE] | 0,1 kA |
| Housing material surge protection components | PA UL 94 V-0 |
| Humidity, max. | 95 % |
| Humidity, min. | 5 % |
| Installation type | DIN rail 35 mm |
| Integrated back-up fuse | no |
| Max. mains-side overcurrent protection | 160 A gL/gG |
| Maximum back-up fuse | 160 A |
| Maximum continuous voltage (L-N) | 280 V |
| Maximum continuous voltage (N-PE) | 255 V |
| Maximum continuous voltage AC | 280 V |
| Maximum discharge current (8/20 μs) | 40 kA |
| Maximum discharge current (8/20 μs) [L-N] | 40 kA |
| Maximum discharge current (8/20 μs) [N-PE] | 60 kA |
| Minimum distance | 1,5 mm |
| Network form | Other |
| Nominal discharge current (8/20 µs) | 20 kA |
| Nominal discharge current (8/20 µs) [L-N] | 20 kA |
| Nominal discharge current (8/20 µs) [N-PE] | 40 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole number | 2 |
| Pole version | 1+N/PE |
| Protection level [L-N] | ≤1,3 |
| Protection rating | IP20 |
| Remote signalling | no |
| Residual voltage [L-N] @ 1 kA | 0,8 kV |
| Residual voltage [L-N] @ 5 kA | 1 kV |
| Response time | <25 ns |
| Short-circuit resistance for max. mains-side overcurrent protection | 50 kA eff |
| Short-circuit resistant | yes |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 2 |
| SPD to IEC 61643-1 | Class II |
| SPD to UL 1449 | Type 4 |
| Test class, type 2 | yes |
| TN network form | yes |
| TN-C-S network form | yes |
| TN-S network form | yes |
| Torque | 4 Nm |
| TOV voltage [L-N] ‒ fail safe mode ‒ 120 min. | 440 V |
| TOV voltage [L-N] ‒ withstand mode ‒ 5 s | 335 V |
| TOV voltage [N-PE] ‒ withstand mode ‒ 200 ms | 1200 V |
| TT network form | yes |
