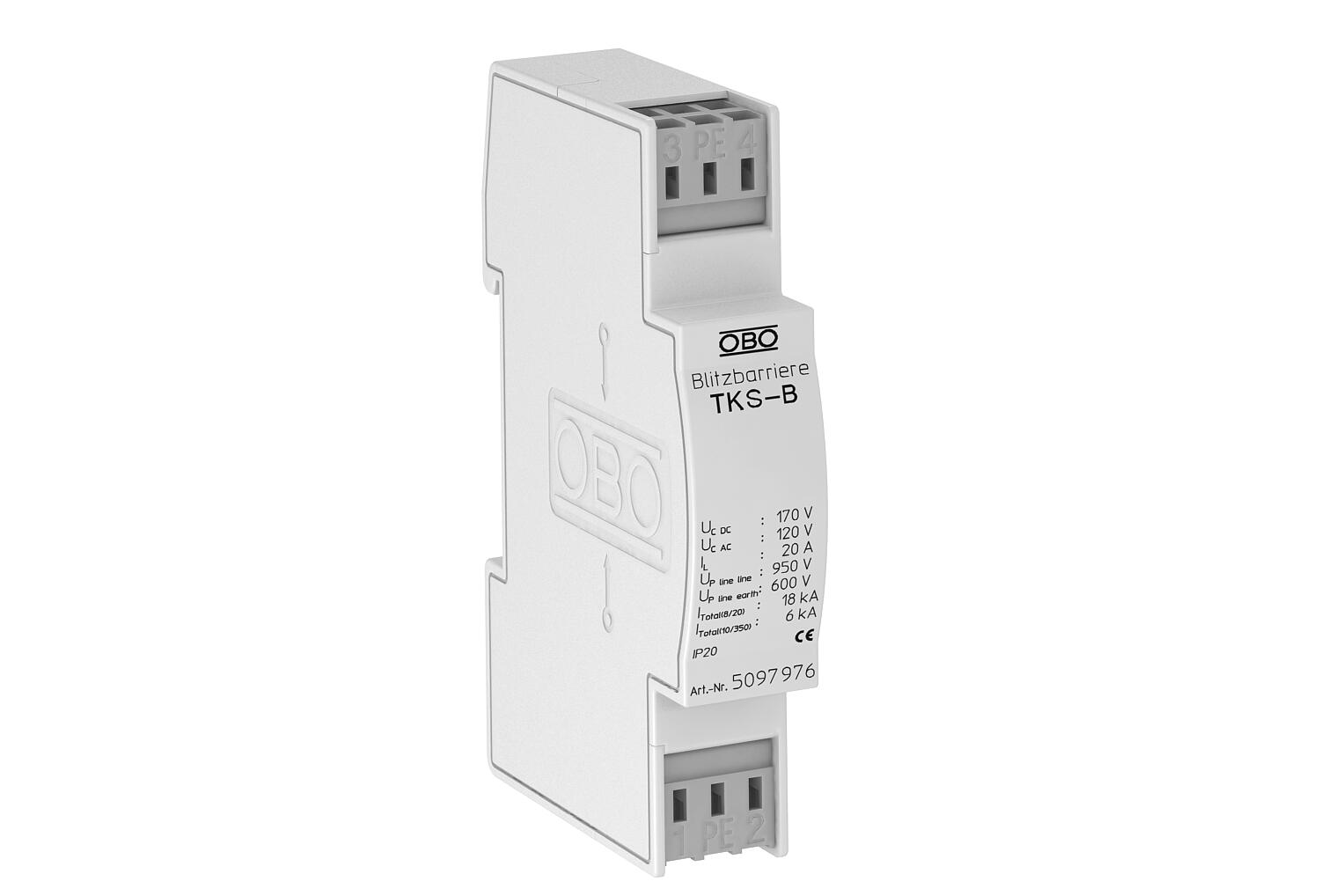

Thiết bị bảo vệ sơ cấp cho hệ thống 2 lõi TKS-B 120V AC là giải pháp bảo vệ cơ bản chuyên dụng cho các hệ thống đo lường, điều khiển và viễn thông. Với khả năng thoát sét 6 kA (10/350), thiết kế nhỏ gọn 17.5 mm và cổng đấu nối không vít tiện lợi, sản phẩm đảm bảo liên kết đẳng thế an toàn và ổn định cho hệ thống điện nhẹ trên thanh ray DIN tiêu chuẩn.
| Max continuous voltage AC | 120 V |
|---|---|
| Max continuous voltage DC | 170 V |
| Maximum discharge current | 18kA |
| Poles | 2 |
| Plug-in system | Terminal |

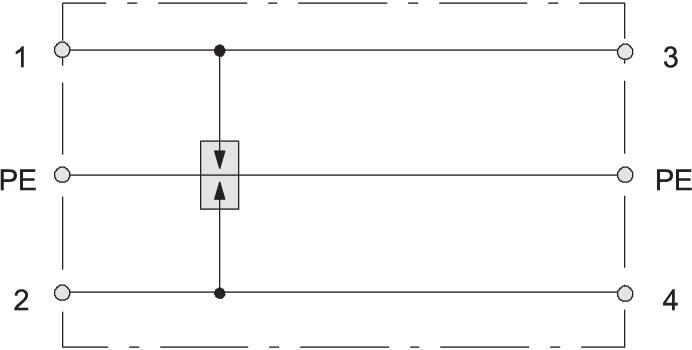

Thiết bị bảo vệ sơ cấp cho hệ thống 2 lõi TKS-B 120V AC
Công dụng: Bảo vệ xung sét cho hệ thống đo lường, điều khiển, điều tiết và hệ thống viễn thông.
Cấp độ bảo vệ: Bảo vệ cơ bản (Basic protection) cho liên kết đẳng thế chống sét.
Khả năng thoát sét: Khả năng chịu dòng xung sét cao lên đến 6 kA (10/350 µs).
Kết nối: Cổng đấu nối không vít, hỗ trợ lắp đặt nhanh chóng và dễ dàng.

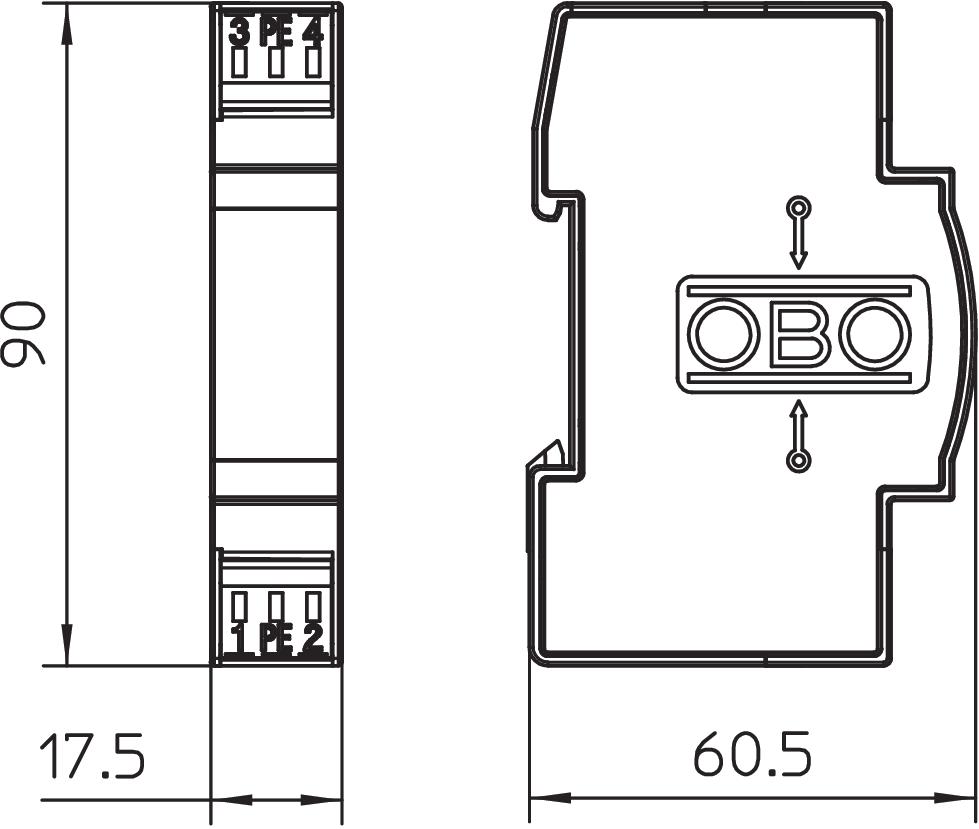

Kích thước: Thiết kế tiết kiệm không gian với độ rộng tiêu chuẩn 17.5 mm.
Ứng dụng: Sử dụng phổ biến trên thanh ray DIN 35 mm trong mọi loại tủ phân phối tiêu chuẩn.
| Capacity (wire-earth) | <10 pF |
|---|---|
| Capacity (wire-wire) | <10 pF |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,2006 kg CO2e / 1 Piece |
| Connection cross-section, flexible, max. | 2,5 mm² |
| Connection cross-section, flexible, min. | 0,14 mm² |
| Connection cross-section, multi-wire, max. | 2,5 mm² |
| Connection cross-section, multi-wire, min. | 0,14 mm² |
| Connection cross-section, rigid, max. | 2,5 mm² |
| Connection cross-section, rigid, min. | 0,14 mm² |
| Cut-off frequency | 250 MHz |
| Dimension | 120V AC |
| Division unit TE (17.5 mm) | 1 |
| Earthing via: | Connection cable |
| Impulse durability wire-earth | C2: 18 kV / 9 kA |
| Impulse durability wire-wire | C2: 18 kV / 9 kA |
| Insertion loss | 3 dB @ 250 MHz dB |
| Insulation resistance | >1 GΩ |
| Kategorie | Type 1+2 / D1+C2 |
| Lightning protection zone LPZ | 0→2 |
| Maximum continuous voltage AC | 120 V |
| Maximum continuous voltage DC | 170 V |
| Nominal load current AC | 14 A |
| Nominal load current DC | 20 A |
| Number of poles | 2 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | Terminal |
| Protection level wire-earth | <600 V |
| Protection level wire-wire | <950 V |
| Protection rating | IP20 |
| Shielding connection available | no |
| SPD to IEC 61643-21 | Class I+II / D1+C2 |
| Testing standard | IEC 61643-21 |
| Total discharge current (10/350) | D1: 6 kA |
| Total discharge current (8/20) | 18 kA |
