Thiết bị chống sét SD09-V24/9 là giải pháp bảo vệ tối ưu cho các đường truyền dữ liệu nối tiếp trong hệ thống công nghiệp. Sản phẩm nổi bật với mức bảo vệ điện áp thấp, hỗ trợ đa dạng công nghệ kết nối, giúp đảm bảo an toàn tuyệt đối và duy trì tính ổn định cho PLC, bộ điều khiển và các hệ thống báo động nhạy cảm.
| Max continuous voltage AC | 12V |
|---|---|
| Max continuous voltage DC | 18 V |
| Maximum discharge current | 0,34 kA |
| Poles | 9 |
| Plug-in system | D-Sub 9-pin |
| Version for | SUB-D-9; V24 RS232 |

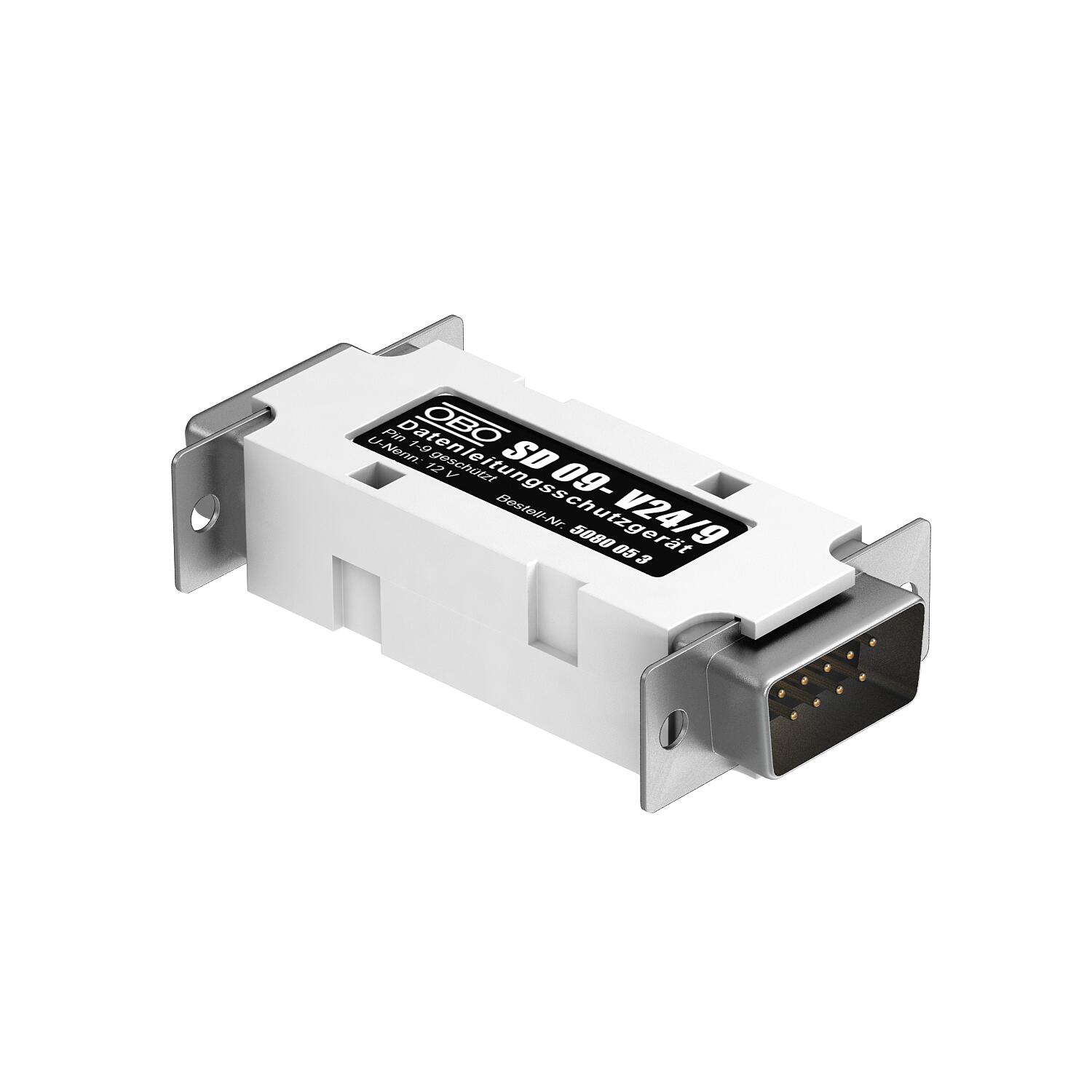

Thiết bị chống sét SD09-V24/9
Công dụng: Thiết bị bảo vệ cáp dữ liệu dành cho các giao diện nối tiếp (serial interfaces).
Công nghệ kết nối: Tương thích với nhiều phương thức kết nối kỹ thuật khác nhau.
Đặc tính bảo vệ: Mức bảo vệ điện áp thấp (low voltage protection level), tối ưu cho thiết bị điện tử.
Ứng dụng: Hệ thống điều khiển PLC, hệ thống báo động, các bộ điều khiển công nghiệp (controllers).
| Arrestor monitoring | no |
|---|---|
| CO2 Footprint (GWP) Cradle-to-Gate | 0,0609 kg CO2e / 1 Piece |
| Dimension | 12V |
| Explosion-tested version | no |

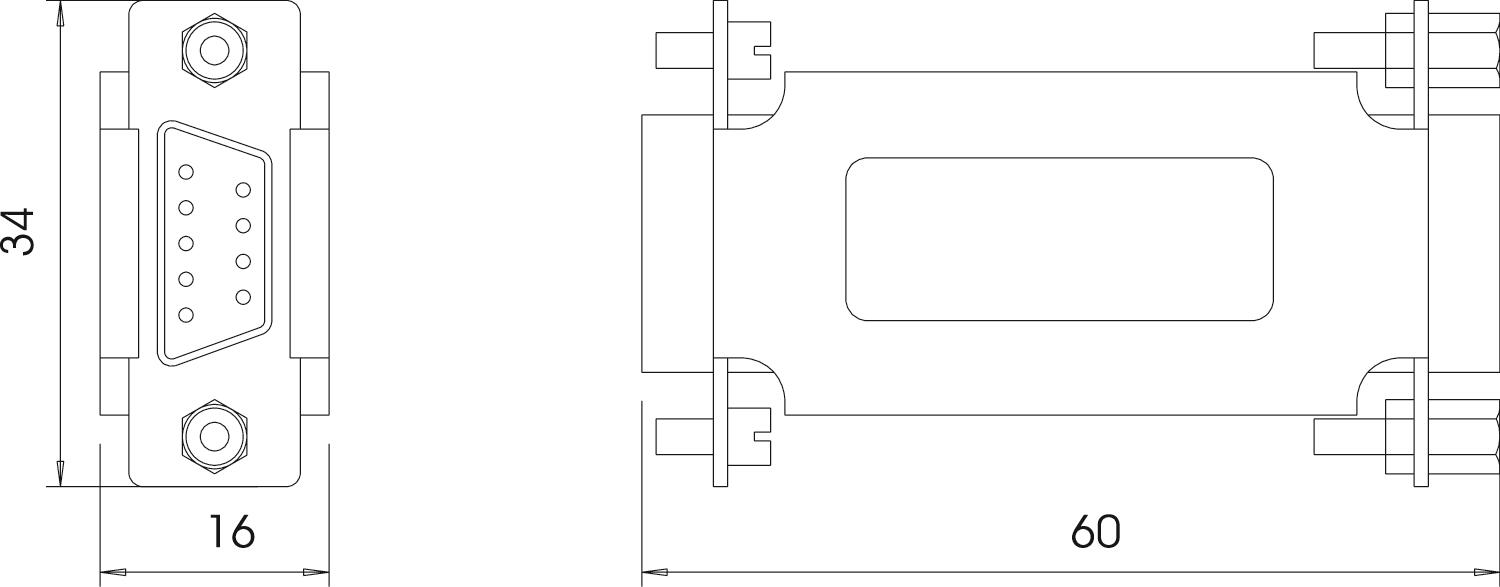

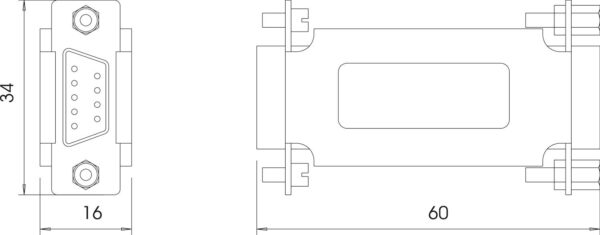

| Height | 34 mm |
| Impulse durability wire-earth | 0,34 kA (8/20µs) |
| Impulse durability wire-wire | 0,34 kA (8/20µs) |
| Kategorie | Type 3 / C1 |
| Length | 60 mm |
| Lightning protection zone LPZ | 2→3 |
| Maximum continuous voltage AC | 12 V |
| Maximum continuous voltage DC | 18 V |
| Nominal voltage | 12 V |
| Number of poles | 9 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | D-Sub 9-pin |
| Protection level wire-earth | <50 V |
| Protection level wire-wire | <50 V |
| Protection level, wire-earth at 1 kV/µs (C3) | <25 |
| Protection level, wire-wire at 1 kV/µs (C3) | <25 V |
| Protection rating | IP40 |
| Response time | <10 ns |
| Screening | Direct |
| Shielding connection available | yes |
| SPD to IEC 61643-21 | Class III / C1 |
| Telecommunications contact | no |
| Testing standard | IEC 61643-21 |
| Version for | SUB-D-9; V24 RS232 |
| Width | 16 mm |
