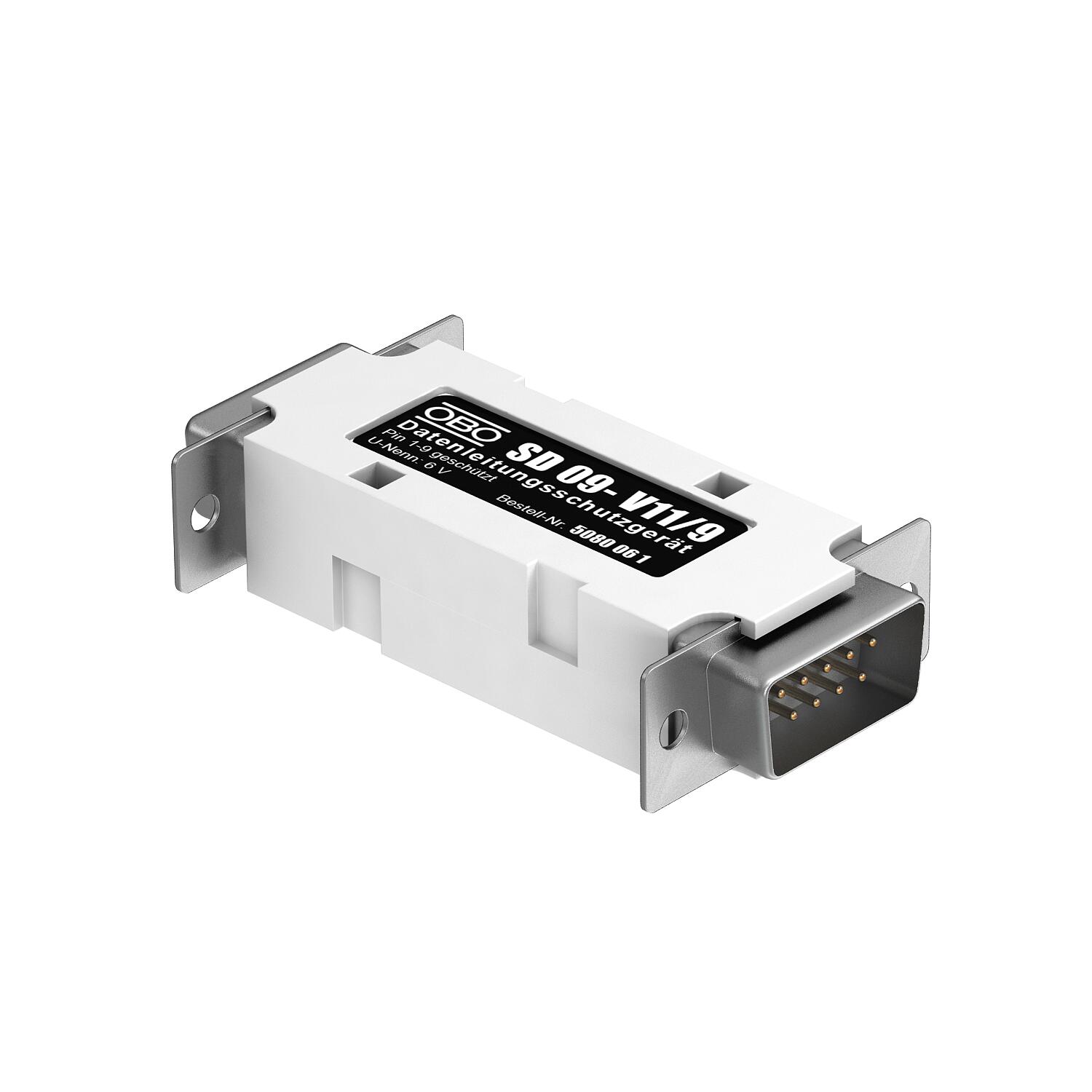

Thiết bị chống sét SD09-V11 9 là giải pháp chuyên dụng để bảo vệ đường truyền dữ liệu cho các giao diện nối tiếp trong công nghiệp. Với mức bảo vệ điện áp thấp và khả năng tương thích đa dạng công nghệ kết nối, sản phẩm đảm bảo vận hành ổn định cho hệ thống PLC, thiết bị điều khiển và hệ thống báo động trước các xung điện bất ngờ.
| Max continuous voltage AC | 5,2 V |
|---|---|
| Max continuous voltage DC | 8 V |
| Maximum discharge current | 0,75 kA |
| Poles | 9 |
| Plug-in system | D-Sub 9-pin |
| Version for | SUB-D-9; V11 RS485 |
Thiết bị chống sét SD09-V11 9
Công dụng: Thiết bị bảo vệ cáp dữ liệu cho các giao diện nối tiếp (serial interfaces).
Công nghệ kết nối: Hỗ trợ đa dạng các công nghệ kết nối khác nhau.
Đặc tính bảo vệ: Mức bảo vệ điện áp thấp (low voltage protection level), đảm bảo an toàn cho các linh kiện nhạy cảm.
Ứng dụng: Sử dụng cho bộ điều khiển logic lập trình (PLC), hệ thống báo động và các bộ điều khiển công nghiệp.
| Arrestor monitoring | no |
|---|---|
| CO2 Footprint (GWP) Cradle-to-Gate | 0,0926 kg CO2e / 1 Piece |
| Dimension | 6V |
| Explosion-tested version | no |
| Height | 34 mm |
| Impulse durability wire-earth | 0,75 kA (8/20µs) |
| Impulse durability wire-wire | 0,75 kA (8/20µs) |
| Kategorie | Type 3 / C1 |
| Length | 60 mm |
| Lightning protection zone LPZ | 2→3 |
| Maximum continuous voltage AC | 5,2 V |
| Maximum continuous voltage DC | 8 V |
| Nominal voltage | 6 V |
| Number of poles | 9 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | D-Sub 9-pin |
| Protection level wire-earth | <100 V |
| Protection level wire-wire | <100 V |
| Protection level, wire-earth at 1 kV/µs (C3) | <10 |
| Protection level, wire-wire at 1 kV/µs (C3) | <10 V |
| Protection rating | IP40 |
| Response time | <10 ns |
| Screening | Direct |
| Shielding connection available | yes |
| SPD to IEC 61643-21 | Class III / C1 |
| Telecommunications contact | no |
| Testing standard | IEC 61643-21 |
| Version for | SUB-D-9; V11 RS485 |
| Width | 16 mm |
