Thiết bị chống sét MDP-2/D-24-T bảo vệ tín hiệu 24V với thiết kế siêu mỏng 8.7 mm. Sản phẩm hỗ trợ băng thông 100 MHz, đạt chuẩn UL và tích hợp kiểm tra lỗi Life Control, giúp tối ưu không gian tủ điện mà vẫn đảm bảo tín hiệu truyền dẫn an toàn.
| Max continuous voltage AC | 20 V |
|---|---|
| Max continuous voltage DC | 28 V |
| Maximum discharge current | 5kA |
| Poles | 2 |
| Plug-in system | Terminal |

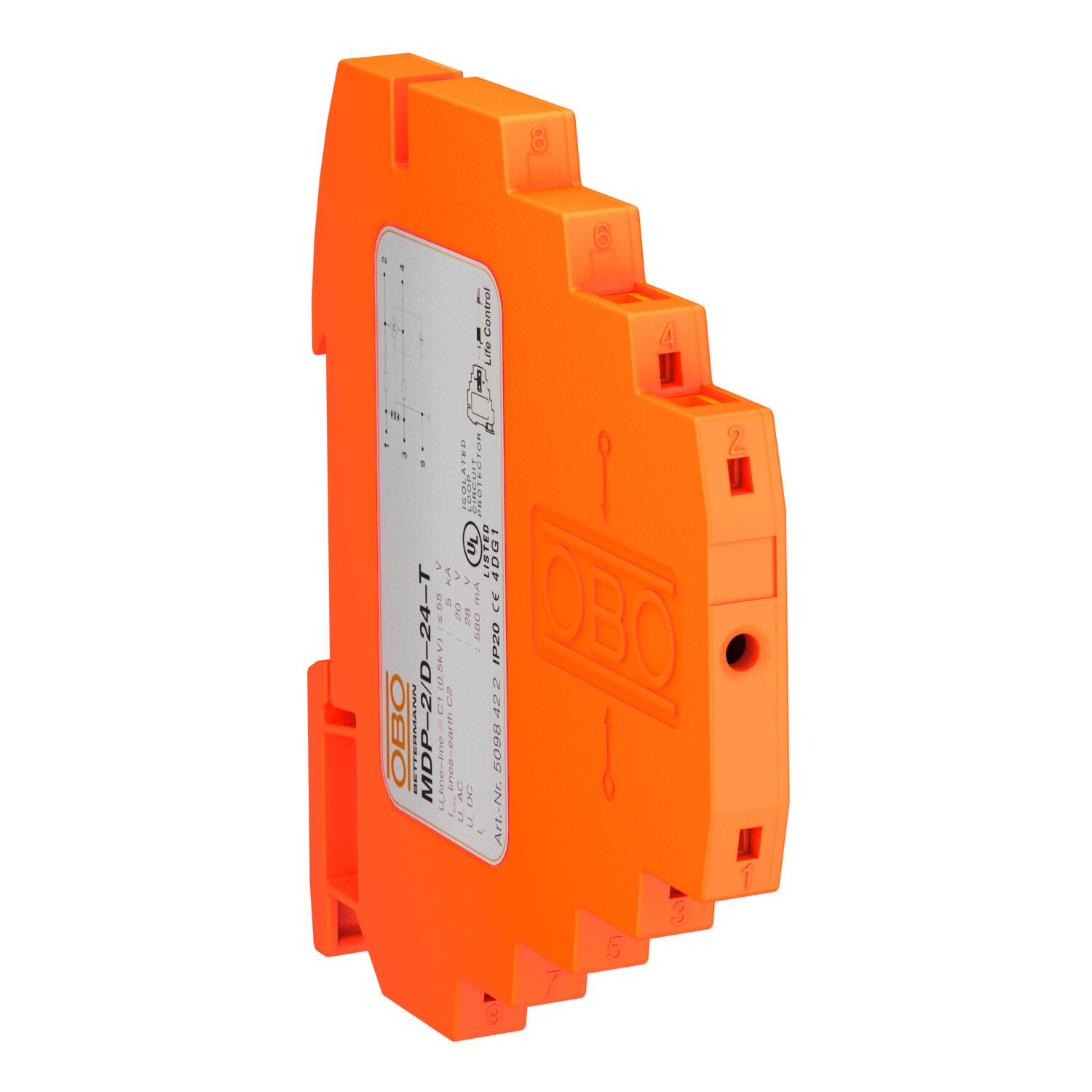

Thiết bị chống sét MDP-2/D-24-T
Chức năng: Chống sét tín hiệu tích hợp kiểm tra; phiên bản 24 V.
Dòng tải: 0.58 A.
Kết nối: Tiếp địa lớp bọc (shield) trực tiếp và cổng kẹp không vít.
Kích thước: Chiều rộng siêu mỏng 8.7 mm.
Giám sát: Kiểm tra mạch qua Life Control.
Băng thông: Tốc độ truyền dẫn đến 100 MHz.
Tiêu chuẩn: Chứng nhận UL-listed.
Ứng dụng: Lắp thanh ray DIN 35 mm trong các tủ điện tiêu chuẩn.
| Approvals | UL |
|---|---|
| Arrestor monitoring | no |
| Capacity (wire-earth) | <40 pF |
| Capacity (wire-wire) | <40 pF |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,303 kg CO2e / 1 Piece |
| Connection cross-section, flexible, max. | 2,5 mm² |
| Connection cross-section, flexible, min. | 0,14 mm² |
| Connection cross-section, multi-wire, max. | 1,5 mm² |
| Connection cross-section, multi-wire, min. | 0,14 mm² |
| Connection cross-section, rigid, max. | 2,5 mm² |
| Connection cross-section, rigid, min. | 0,14 mm² |
| Cut-off frequency | 100 MHz |
| Dimension | 24V |
| Earthing via: | DIN rail |
| Explosion-tested version | no |
| Impulse durability wire-earth | C2: 5 kV / 2,5 kA (8/20µs) |
| Impulse durability wire-wire | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Insertion loss | ≤3 dB |
| Insulation resistance | >100 MΩ |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| Lightning protection zone LPZ | 0→3 |
| Maximum continuous voltage AC | 20 V |
| Maximum continuous voltage DC | 28 V |
| Nominal load current AC | 0,4 A |
| Nominal load current DC | 0,58 A |
| Nominal voltage | 24 V |
| Number of poles | 2 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | Terminal |
| Protection level @ C1 | <65 V |
| Protection level wire-earth | <800 V |
| Protection level wire-wire | <55 V |
| Protection rating | IP20 |
| Screening | Direct |
| Series resistance per wire | 2,35 Ω ± 5 % |
| Shielding connection available | yes |
| Signalling on device | Readable |
| SPD to IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Telecommunications contact | no |
| Testing standard | IEC 61643-21 |
| Total discharge current (10/350) | D1: 1 kA |
| Total discharge current (8/20) | 5 kA |
