Thiết bị chống sét MC125-B/NPE là khe hở phóng điện Type 1 chuyên dụng cho mạng điện TN-S và TT, đóng vai trò thoát sét giữa dây trung tính (N) và dây tiếp địa (PE). Với khả năng chịu dòng sét cực đại 125kA và thiết kế đóng kín an toàn, sản phẩm đáp ứng hoàn hảo tiêu chuẩn VDE-AR-N 4100 cho các hệ thống công nghiệp và khu vực đầu nguồn điện.
| Max continuous voltage AC | 255 V |
|---|---|
| Maximum discharge current | 125kA |
| Poles | 1, N/PE |
| Protection type | IP20 |

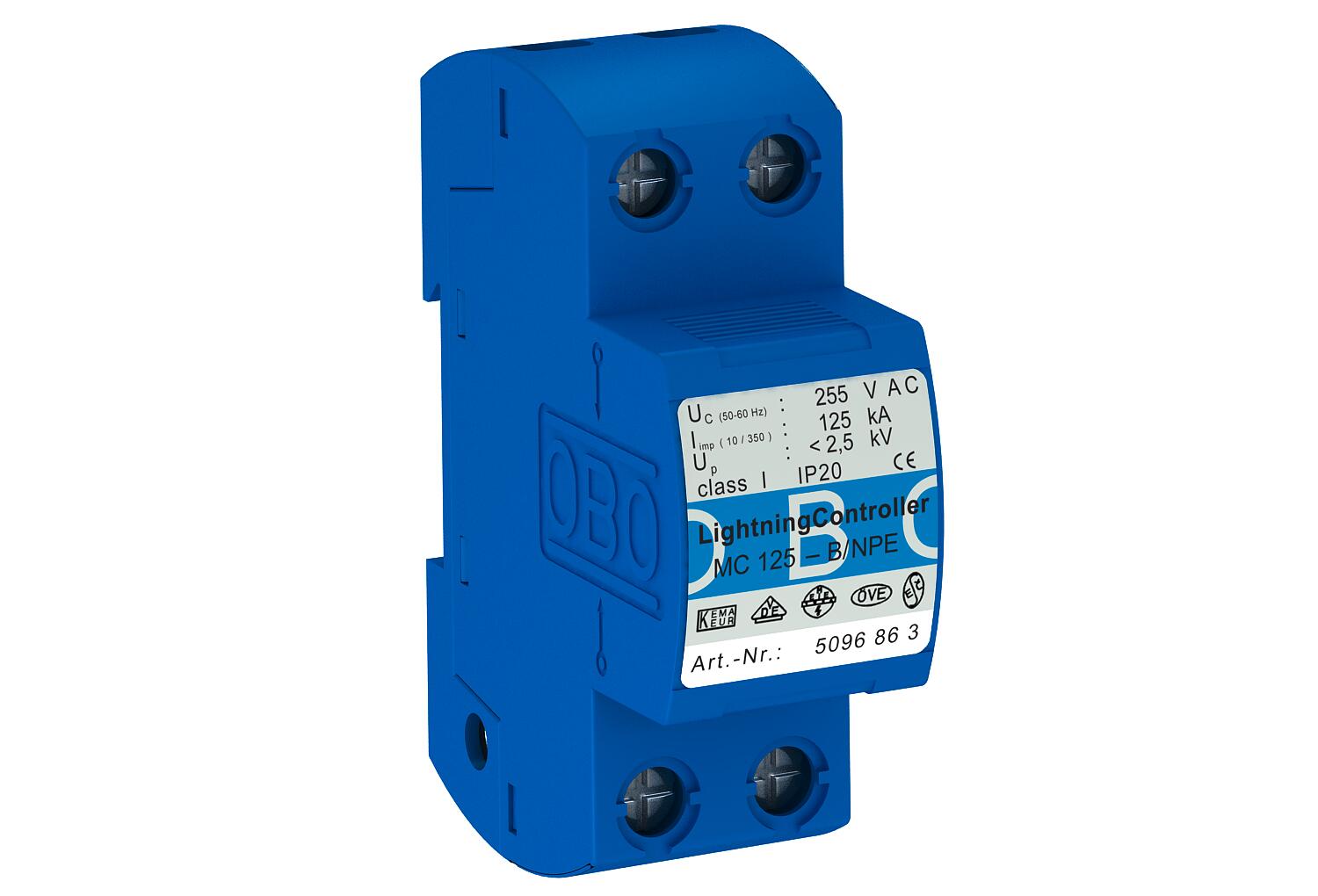

Thiết bị chống sét MC125-B/NPE
Chức năng: Khe hở phóng điện N-PE, Type 1 (Class B) theo tiêu chuẩn IEC 61643.
Tiêu chuẩn: Đáp ứng vùng bảo vệ chống sét (LPZ 0 đến 1) theo IEC 61312-1 và DIN VDE 0185-305 Phần 4.
Tuân thủ: Phù hợp với quy chuẩn VDE-AR-N 4100.
Khả năng thoát sét (10/350 µs): Đạt công suất cực mạnh lên đến 125 kA.
Mức bảo vệ điện áp (Up): $< 2.5$ kV.
Công nghệ an toàn: Khe hở phóng điện dạng đóng kín, không phát hồ quang, an toàn khi lắp đặt trong các vỏ tủ phân phối thương mại tiêu chuẩn.
Đấu nối: Đi kèm nắp đậy dạng cắm để dán nhãn ký hiệu các cổng kết nối.
Ví dụ ứng dụng: Sử dụng làm thiết bị chống sét cho khu vực trước đồng hồ điện theo tiêu chuẩn VDE-AR-N 4100.
*Lưu ý: Yêu cầu chiều dài cáp tối thiểu 5m để đảm bảo phối hợp cách điện giữa các cấp bảo vệ quá áp.
| Arrester surge current (8/20 µs) [total] | 125 kA |
|---|---|
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 2,4674 kg CO2e / 1 Piece |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 50 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 10 mm² |
| Dimension | 255V |
| Explosion-tested version | no |
| Follow current quenching capacity (eff) [N-PE] | 0,1 kA |
| Height | 69 mm |
| Installation type | DIN rail 35 mm |
| Length | 100 mm |
| Lightning protection zone LPZ | 0→1 |
| Lightning surge current (10/350) | 125 kA |
| Maximum continuous voltage AC | 255 V |
| Network form | Other |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature | -40 °C, 85 °C |
| Permitted temperature range | -40 °C, 85 °C |
| Pole version | N/PE |
| Protection rating | IP20 |
| Remote signalling | no |
| Response time | <100 ns |
| Short-circuit resistance for max. mains-side overcurrent protection | 0 kA |
| Signalling on device | None |
| SPD to EN 61643-11 | Type 1 |
| SPD to IEC 61643-1 | Class I |
| Test class, type 1 | yes |
| Version for | 1-pole; 255 V |
| Width | 35 mm |
