Thiết bị chống sét LSA-B-MAG là hộp bảo vệ cơ bản chuyên dụng cho hệ thống điện thoại và cáp dữ liệu. Sản phẩm trang bị 20 ống phóng khí với điện áp tối đa 180V, hỗ trợ bảo vệ 10 cặp dây trực tiếp trên phiến LSA-Plus.
| Max continuous voltage AC | 120 V |
|---|---|
| Max continuous voltage DC | 180 V |
| Maximum discharge current | 10 kA |
| Poles | 20 |
| Plug-in system | Other |
| Version for | Basic protection |
| Protection type | IP20 |

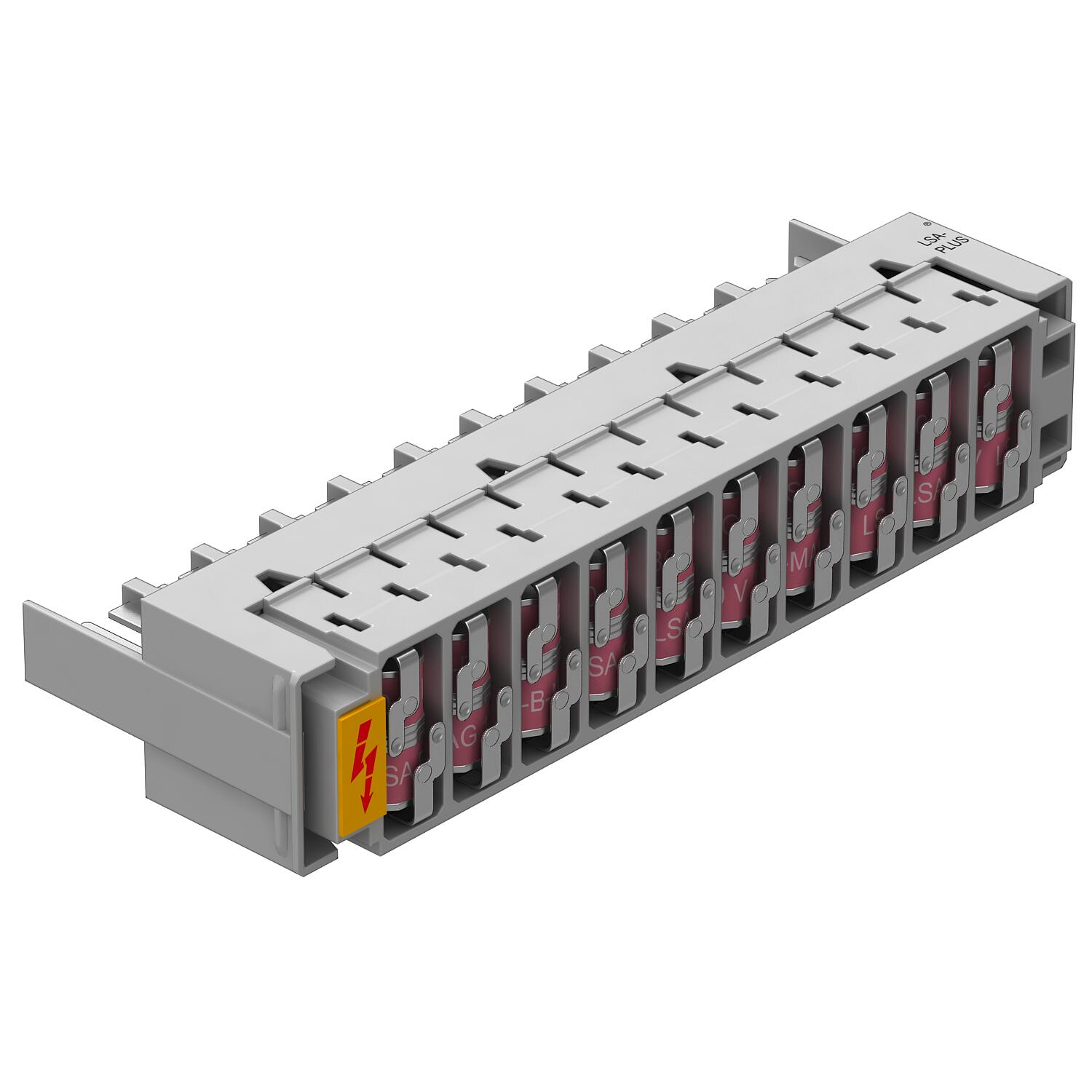

Thiết bị chống sét LSA-B-MAG
Chức năng: Hộp bảo vệ cơ bản (basic protection magazine) cho hệ thống cáp dữ liệu đa lõi, hệ thống MCR và tổng đài điện thoại.

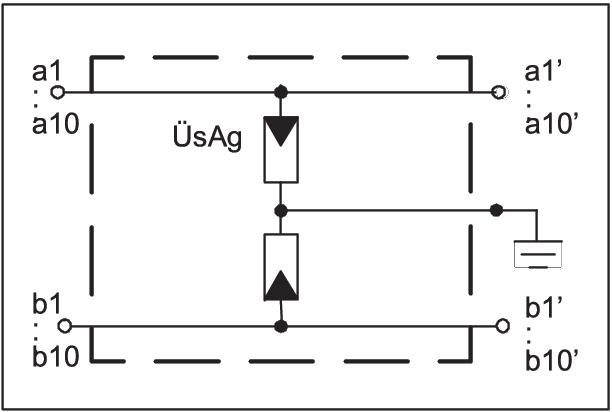

Cấu tạo: Trang bị 20 ống phóng khí (gas arresters).
Điện áp tối đa: 180 V.
Ứng dụng: Lắp trực tiếp trên phiến phân tách hoặc phiến đấu nối LSA-Plus.
Quy cách: Hộp bảo vệ cơ bản cho 10 cặp dây (20 lõi).
| Capacity (wire-earth) | < 10 pF |
|---|---|
| Capacity (wire-wire) | < 10 pF |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,0845 kg CO2e / 1 Piece |

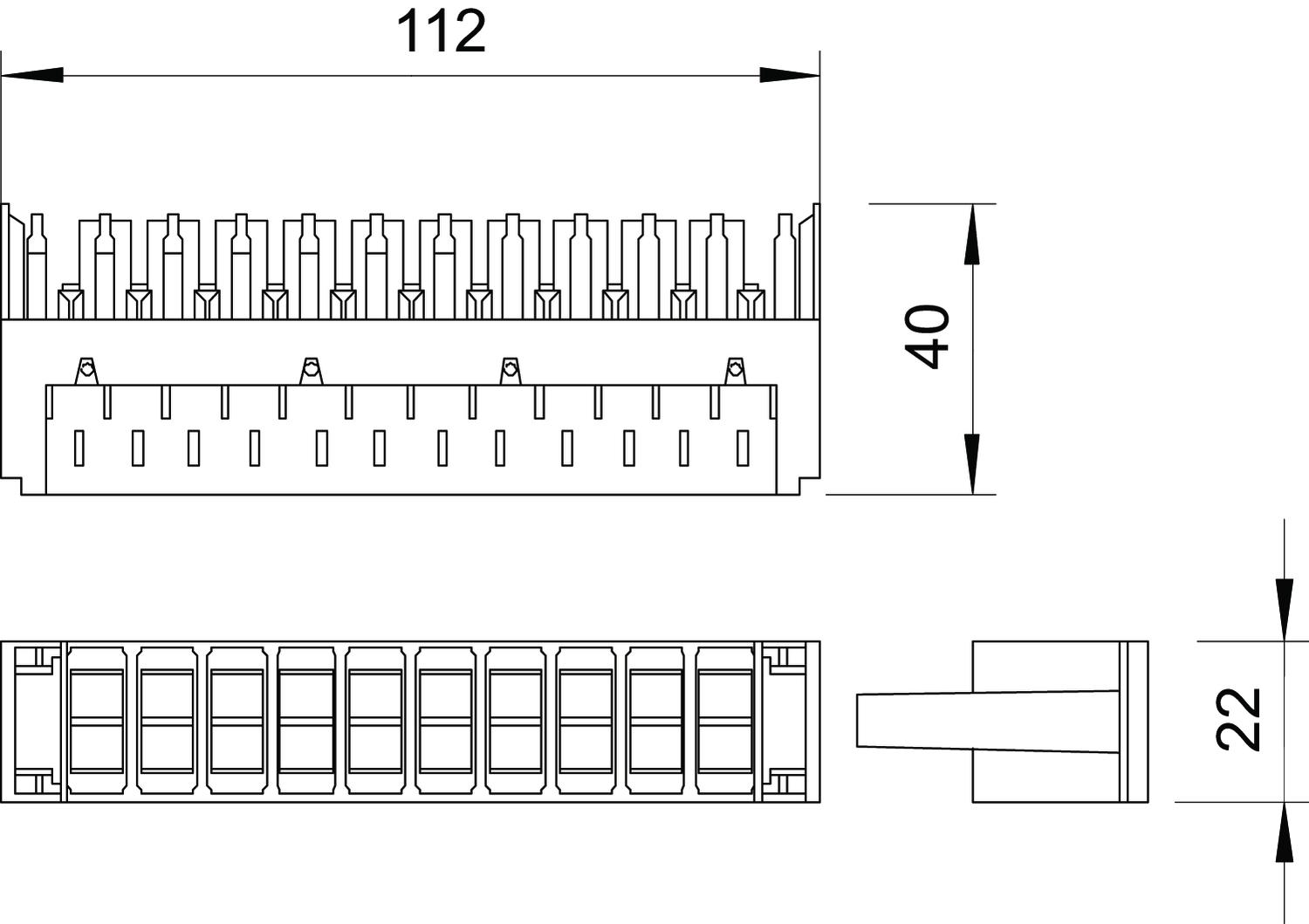

| Dimension | 180V |
| Impulse durability wire-earth | C2: 10 kV / 5 kA (8/20µs) |
| Impulse durability wire-wire | C2: 10 kV / 5 kA (8/20µs) |
| Insulation resistance | > 1 GΩ |
| Kategorie | Type 1+2 / D1+C2 |
| Lightning impulse current | 0,5 kA |
| Lightning protection zone LPZ | 0→2 |
| Maximum continuous voltage AC | 120 V |
| Maximum continuous voltage DC | 180 V |
| Nominal load current AC | 0,7 A |
| Nominal load current DC | 1 A |
| Number of poles | 20 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | Other |
| Protection level @ C1 | <750 V |
| Protection rating | IP20 |
| SPD to IEC 61643-21 | Class I+II / D1+C2 |
| Testing standard | IEC 61643-21 |
| Total discharge current (10/350) | 1 kA |
| Total discharge current (8/20) | 10 kA |
| Version for | Basic protection |
