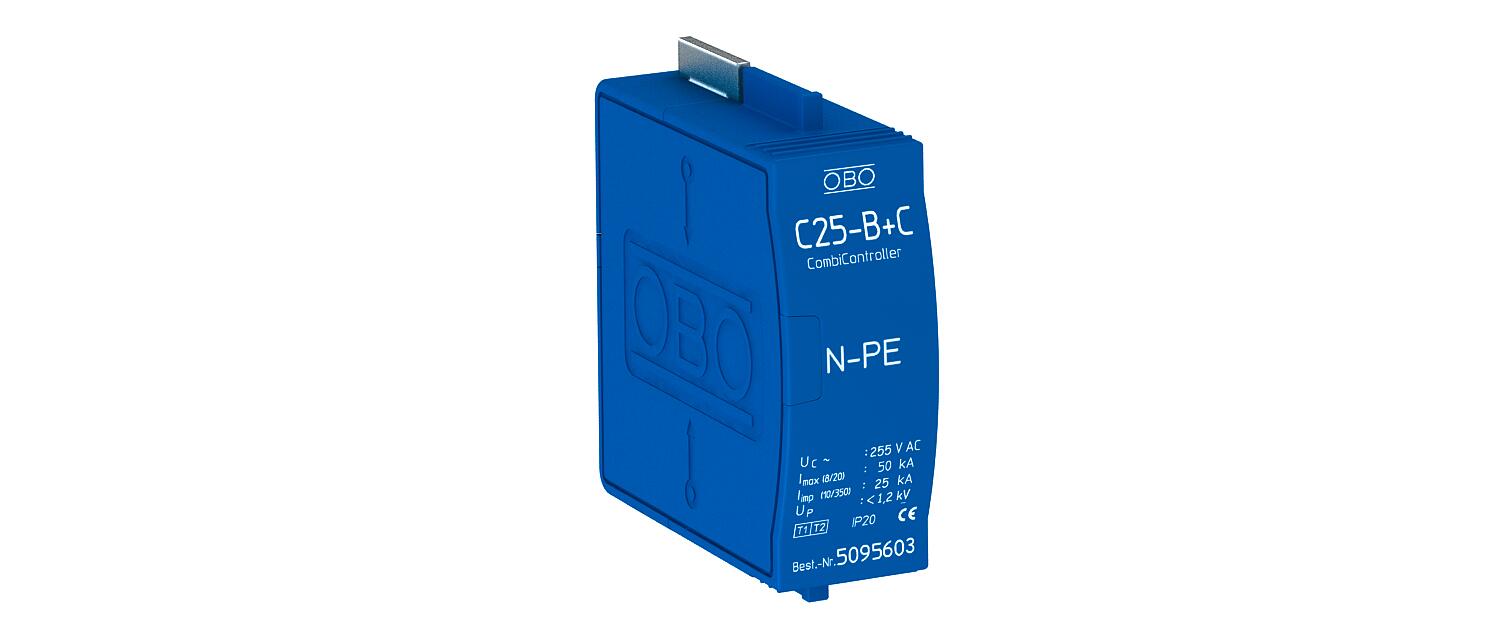

Thiết bị chống sét chuyên dụng cho kết nối giữa dây trung tính (N) và dây tiếp địa (PE), đảm bảo an toàn tối đa cho hệ thống điện. Sản phẩm thiết kế dạng Plug-in linh hoạt, tương thích hoàn hảo với các dòng thiết bị bảo vệ quá áp CombiController V25 và SurgeController V20/V10. Đây là linh kiện không thể thiếu để hoàn thiện hệ thống chống sét theo sơ đồ đấu nối 3+1 hoặc 1+1.
| Max continuous voltage AC | 255 V |
|---|---|
| Maximum discharge current | 50kA |
| Poles | 1, N/PE |
| Protection type | IP20 |
Thiết bị chống sét
Chức năng: Khe hở phóng điện tổng dạng cắm, chuyên dụng để lắp đặt giữa dây trung tính (N) và dây tiếp địa (PE).
Khả năng tương thích: Phù hợp để sử dụng kết hợp với các dòng thiết bị:
CombiController: Dòng V 25-B+C
SurgeController: Dòng V 20-C
SurgeController: Dòng V 10-C
Thiết kế linh hoạt: Module dạng cắm (Plug-in) giúp việc thay thế và bảo trì trở nên nhanh chóng.
*Trọn bộ bao gồm: Module cắm và đế.
| Arrester surge current (8/20 µs) [total] | 30 kA |
|---|---|
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,35 kg CO2e / 1 Piece |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 2,5 mm² |
| Dimension | 255V |
| Follow current quenching capacity (eff) [N-PE] | 0,1 kA |
| Installation type | On basic element |
| Lightning protection zone LPZ | 0→2 |
| Lightning surge current (10/350 μs) | 25 kA |
| Max. mains-side overcurrent protection | 160 |
| Maximum back-up fuse | 160 A |
| Maximum continuous voltage AC | 255 V |
| Maximum discharge current (8/20 μs) | 50 kA |
| Network form | Other |
| Nominal discharge current (8/20 µs) | 30 kA |
| Nominal discharge current (8/20 µs) [N-PE] | 30 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole version | N/PE |
| Protection rating | IP20 |
| Remote signalling | no |
| Response time | <100 ns |
| Signalling on device | None |
| SPD to EN 61643-11 | Type 1+2 |
| SPD to IEC 61643-1 | Class I+II |
| Version for | 1-pole cover; 255 V |
