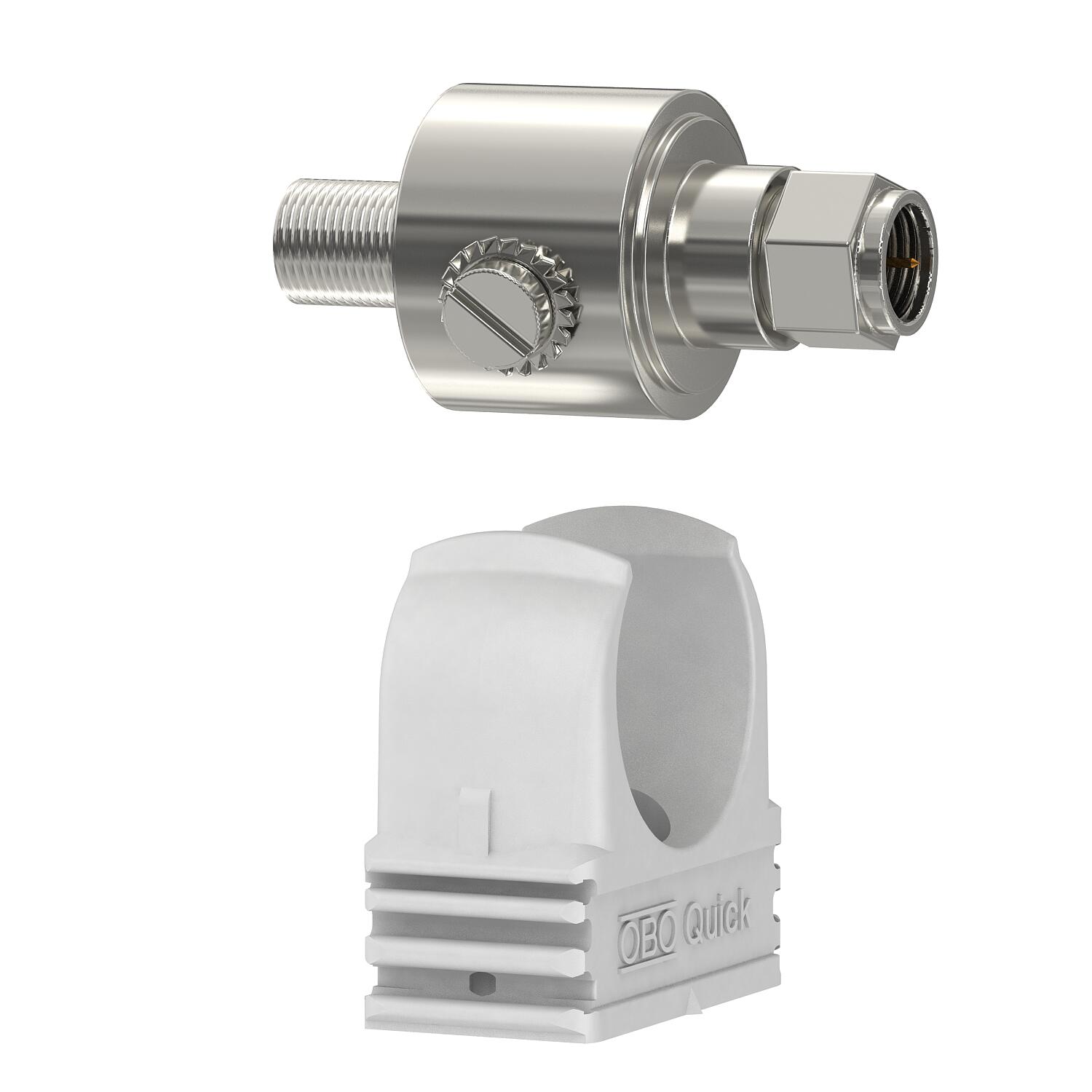

Thiết bị bảo vệ cáp đồng trục là giải pháp chuyên dụng để bảo vệ hệ thống truyền hình TV, SAT và DVB-T(2). Với khả năng chịu tải xung 2 kA (10/350) và đầu nối F tiện lợi, sản phẩm đảm bảo chất lượng truyền dẫn tín hiệu tối ưu và an toàn tuyệt đối cho đầu thu, bộ chia. Thiết kế đi kèm kẹp Quick clip M25 giúp tối ưu hóa thời gian và quy trình lắp đặt.
| Max continuous voltage AC | 130 V |
|---|---|
| Max continuous voltage DC | 185 V |
| Maximum discharge current | 10 kA |
| Poles | 1 |
| Plug-in system | F |
Thiết bị bảo vệ cáp dữ liệu đồng trục
Cấp độ bảo vệ: Bảo vệ cơ bản (Basic protection).
Khả năng chịu xung: Khả năng chịu tải xung cao D1: 2 kA (10/350 µs).
Kết nối: Đầu nối loại F (F connector); m = đầu đực, w = đầu cái.
Lắp đặt:
Lắp đặt đơn giản bằng đầu nối chuyển đổi (adapter connector).
Đi kèm kẹp OBO Quick clip M25 giúp việc lắp đặt trở nên dễ dàng.
Đặc tính kỹ thuật: Hiệu suất truyền dẫn tối ưu; hỗ trợ nhiều tổ hợp đầu nối khác nhau.
Ứng dụng: Bảo vệ hệ thống truyền hình (TV) và truyền hình vệ tinh (SAT), bộ chia đa tầng (multi-switches), đầu thu (receivers) cũng như chuẩn DVB-T(2).
| Arrestor monitoring | no |
|---|---|
| Capacity (wire-earth) | <20 pF |
| Capacity (wire-wire) | <10 pF |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,1274 kg CO2e / 1 Piece |
| Cut-off frequency | 3400 MHz |
| Dimension | 130V |
| Explosion-tested version | no |
| Impulse durability wire-earth | C2: 10 kV / 5 kA (8/20µs) |
| Impulse durability wire-wire | C2: 10 kV / 5 kA (8/20µs) |
| Insertion loss | ≤0,9 dB |
| Insulation resistance | >1 GΩ |
| Kategorie | Type 1+2 / D1+C2 |
| Lightning impulse current | 1 kA |
| Lightning protection zone LPZ | 0→2 |
| Maximum continuous voltage AC | 130 V |
| Maximum continuous voltage DC | 185 V |
| Nominal load current AC | 3,5 A |
| Nominal load current DC | 5 A |
| Number of poles | 1 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | F |
| Protection level | <800 V |
| Protection level wire-earth | <800 V |
| Protection level wire-wire | <800 V |
| Protection rating | IP40 |
| Return loss | ≥14 dB |
| Screening | Direct |
| Shielding connection available | yes |
| Signalling on device | None |
| SPD to IEC 61643-21 | Class I+II / D1+C2 |
| Telecommunications contact | no |
| Testing standard | IEC 61643-21 |
| Total discharge current (10/350) | D1: 2 kA |
| Total discharge current (8/20) | 10 kA |
| Wave resistance | 75 Ω |
