Thiết bị chuyên dụng cho hệ thống chống sét và nối đất theo tiêu chuẩn DIN VDE. Với khả năng chịu dòng sét lên đến 100 kA (10/350) và cấu tạo từ đồng thau mạ niken bền bỉ, sản phẩm cung cấp các tùy chọn kết nối linh hoạt cho cáp lên tới 25 mm^2, dây dẫn tròn và băng thép dẹt. Thiết kế nắp đậy nhựa chịu va đập và có thể niêm phong giúp đảm bảo an toàn tuyệt đối cho hệ thống điện.

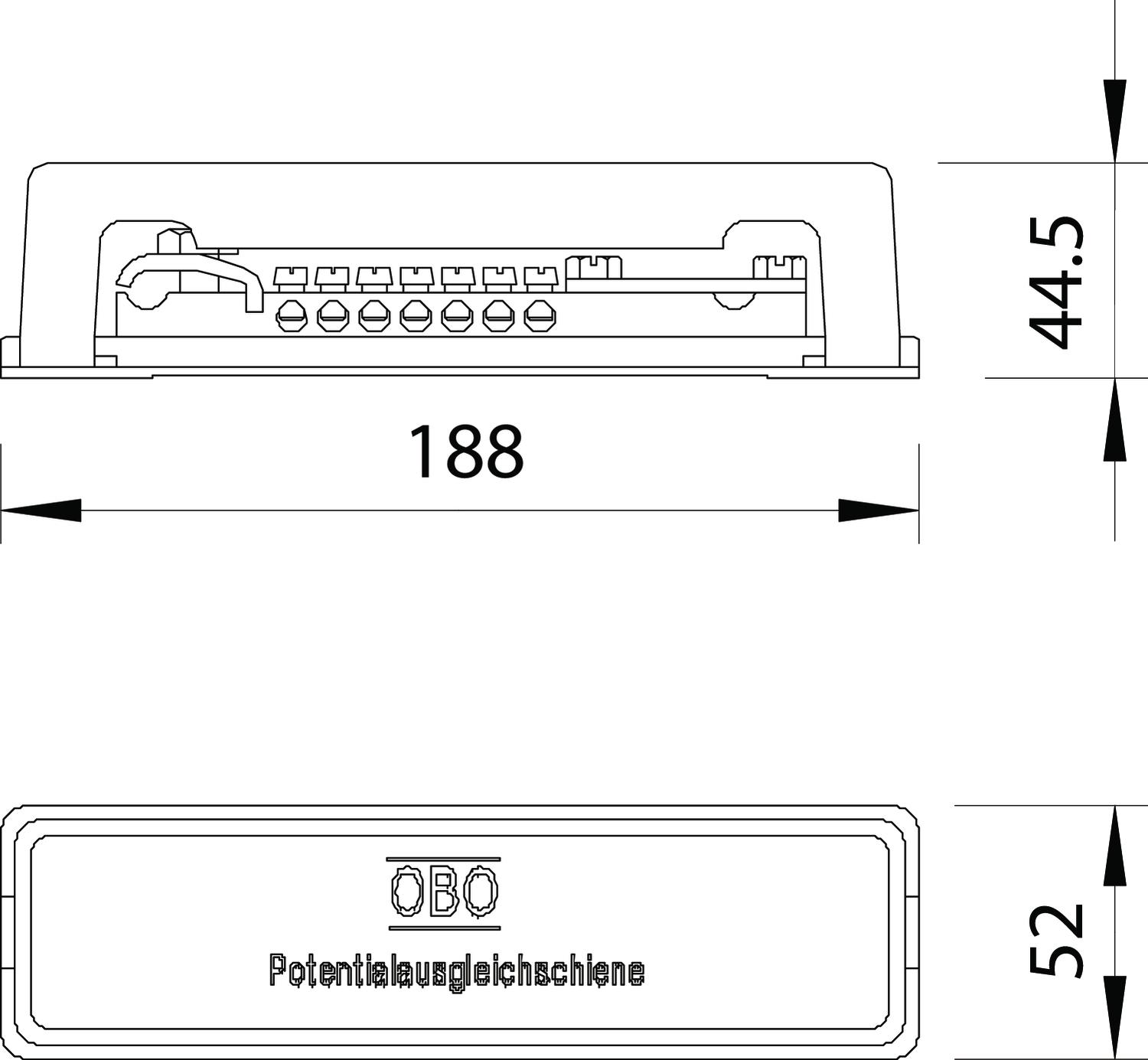

| Height | 44.5 mm |
|---|---|
| Colour | Grey |
| Length | 188 mm |
| Width | 52 mm |

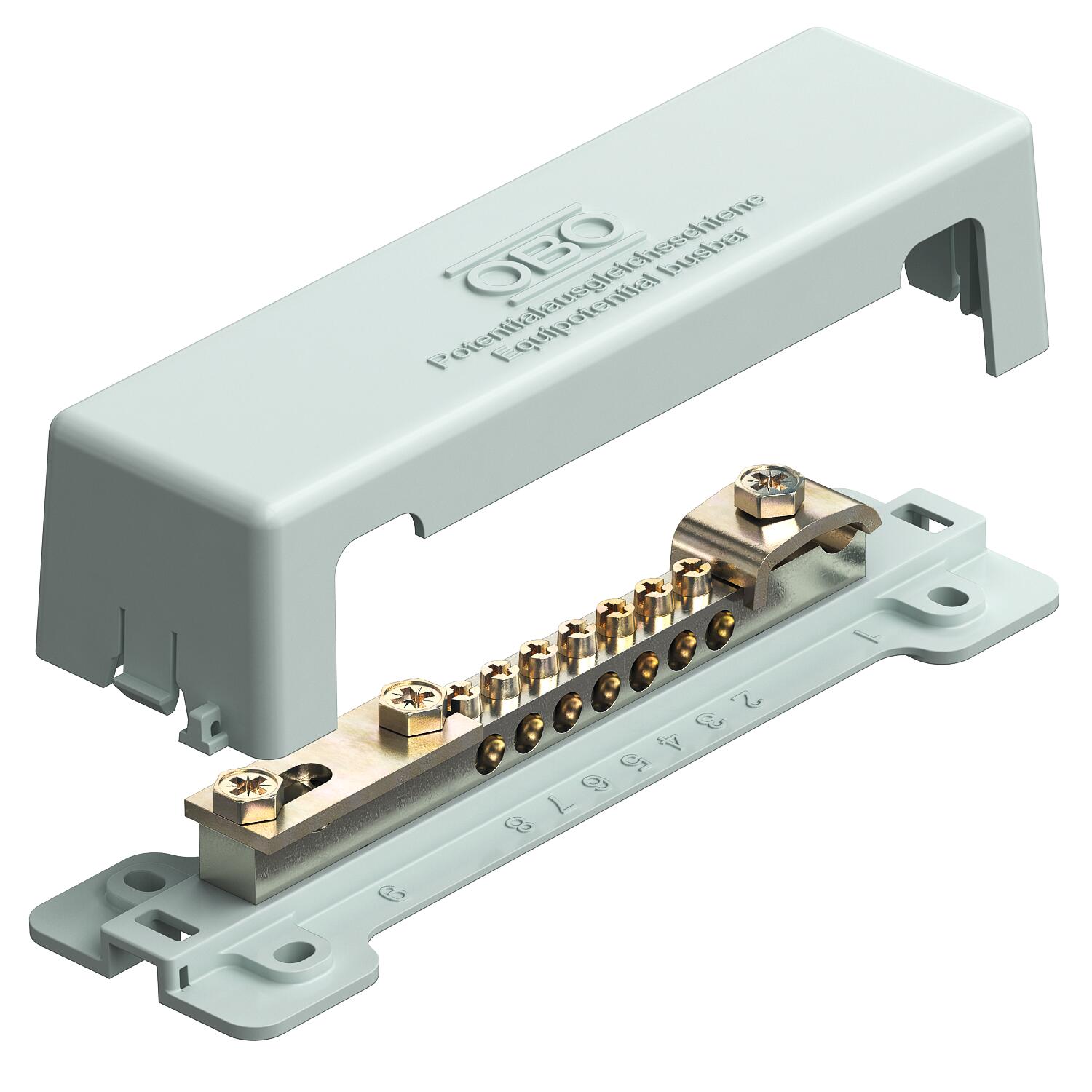

Thanh đồng tiếp địa
Tiêu chuẩn: Tuân thủ tiêu chuẩn DIN VDE 0100-410/-540 và liên kết đẳng thế chống sét theo DIN VDE 0185-305.
Cấu tạo:
Đế và nắp đậy: Làm từ polystyrene, màu xám.
Thanh tiếp điểm: Đồng thau mạ niken.
Vít và thanh ngang: Thép mạ điện.
Đặc tính:
Nắp đậy có thể niêm phong và dán nhãn; làm từ nhựa chịu va đập.
Khả năng chịu dòng sét lên đến 100 kA (10/350).
Khả năng kết nối:
7x cáp đơn hoặc đa lõi đến 25 $mm^2$ hoặc cáp lõi mịn đến 16 $mm^2$.
1 dây dẫn tròn Rd 8–10.
1 băng thép dẹt đến FL30 hoặc dây dẫn tròn Rd 8–10.
| CO2 Footprint (GWP) Cradle-to-Gate | 0,6705 kg CO2e / 1 Piece |
|---|---|
| Colour | Grey |
| Dimension | 188mm |
| Height | 44,5 mm |
| Insulator | yes |
| Length | 188 mm |
| Lightning current carrying capacity | H/100 kA |
| Material | Brass |
| Material of the contact rail | Brass |
| Material of the terminal | Steel |
| Quantity of cable connections up to 25 mm², rigid | 7 |
| Quantity of flat conductor connections up to 30 mm | 1 |
| Quantity of round conductor connections 8-10 mm | 1 |
| Quantity of round conductor connections, total | 1 |
| Surface of the contact rail | Nickel-plated |
| Surface of the terminal | Electrogalvanised |
| Type | Fixed structure |
| Version for | With cover hood |
| Width | 52 mm |
