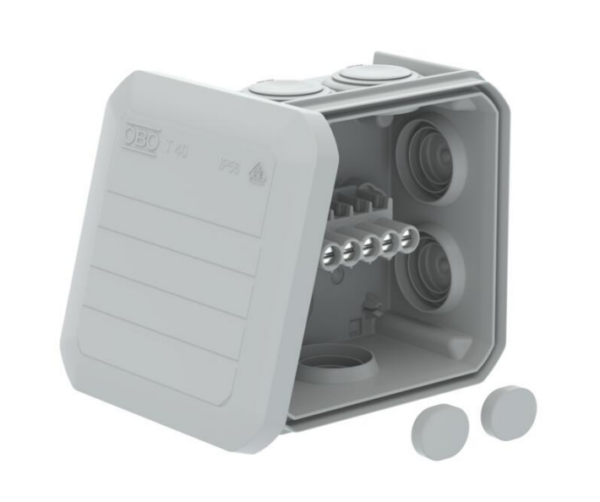

Bộ hộp nối dây chống nước OBO Aquasit T40 (Mã 2363012) là giải pháp đấu nối cáp hoàn hảo cho môi trường cực kỳ ẩm ướt. Sản phẩm bao gồm hộp nối T40 đạt chuẩn IK07 và keo đổ cách điện 2 thành phần đạt cấp bảo vệ IP68, điện áp định mức 400V. Với khả năng chịu nhiệt rộng (-40 đến +80 °C) và độ bền xuyên thủng cao >25 kV/mm, bộ thiết bị đảm bảo mối nối điện luôn an toàn, không rò rỉ và bền bỉ tuyệt đối trong mọi điều kiện thời tiết khắc nghiệt.
| Max continuous voltage | 400 V (Aquasit rated) / 500 V (Box Vi) |
|---|---|
| Protection type | IP68 (When using Aquasit compound) / IP56 (Box only) |
Bộ keo đổ silicon Aquasit kèm hộp nối dây T40 | Mã số: 2363012
Cấu tạo: Bộ sản phẩm gồm hộp nối dây có sẵn cầu đấu dây và keo đổ cách điện hai thành phần Aquasit dạng ống (cartridge).
Ứng dụng môi trường: Chuyên dụng cho việc kết nối cáp trong nhà và ngoài trời, đặc biệt là những nơi tiếp xúc với độ ẩm cao và kéo dài.
Thiết kế hộp nối:
Kiểu dáng hình vuông, trang bị gioăng cắm ở các mặt bên và các lỗ chờ sẵn ở mặt đáy.
Phù hợp lắp đặt trên tường, trần nhà hoặc trên các tấm panel lắp máy.
Có tùy chọn cố định bên trong và nắp đậy chắc chắn.
Tiêu chuẩn an toàn:
Sản xuất từ vật liệu không chứa Halogen.
Hộp nối đạt chuẩn EN 60670; khả năng chống cháy theo tiêu chuẩn EN 60695/2/11 (nhiệt độ thử nghiệm 650 °C).
Độ chịu va đập đạt mức IK07 theo tiêu chuẩn EN 50102.
Thông số keo Aquasit:
Cấp bảo vệ: IP68.
Điện áp định mức: 400 V.
Độ bền xuyên thủng: >25 kV/mm theo chuẩn VDE 0291 Phần 2.
Nhiệt độ vận hành: -40 đến +80 °C; nhiệt độ thi công: 5 đến +40 °C.
An toàn: Không chứa Halogen, Silicon và Isocyanate.
Bảo quản: Có thể lưu trữ khi chưa mở nắp ở nhiệt độ 0 – 40 °C lên đến 24 tháng kể từ ngày sản xuất.
Kích thước thông thủy bên trong: 77 x 77 x 46 mm.
| Item number | 2363012 |
|---|---|
| Type | T 40 KVM |
| Description | Junction box kit with casting compound KVM |
| Manufacturer | OBO |

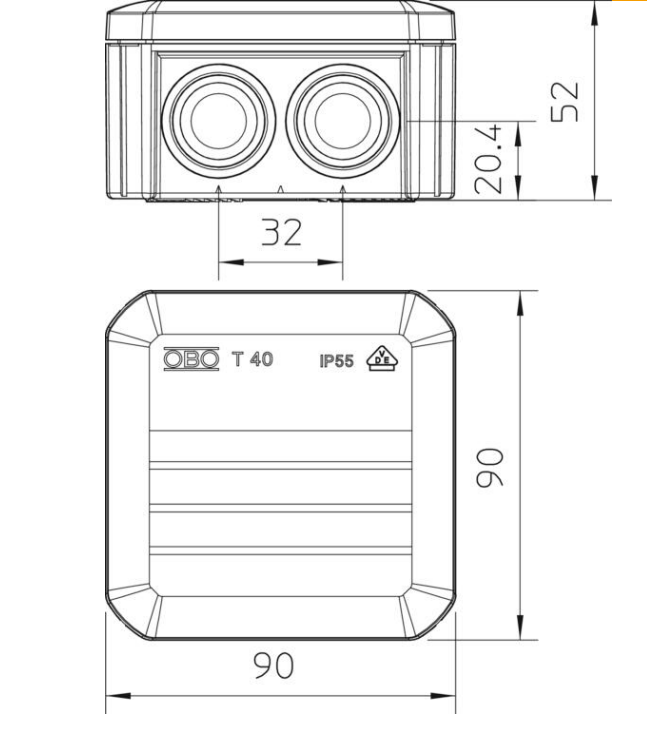

| Dimension | 90x90x52 mm |
| Material | Polypropylene |
| Smallest sales unit | 1 Piece |
| Weight | 48.7 kg / 100 pc. |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,4215 kg CO2e / 1 Piece |
| Expandable | yes |
| No. of entries | 7 |
| Type of insertion | Plug-in seal |
| Type of entry | Cable |
| Type of housing penetration | Cuttable stepped membrane |
| Measured insulation voltage Vi | 500 V |
| Equipment | Terminal |
| Cover | Not transparent |
| Cover fastening | Locking |
| Entry from rear | yes |
| Entries | 7 x M25 |
| Explosion-tested version | no |
| Flame-resistant | acc. to VDE 0471/DIN 695 Part 2-1, test temperature 650°C |
| Shape | Square |
| Maintain electrical functions | Without |
| For Ex zone | Without |
| Fibre-glass reinforced | no |
| Halogen-free | yes |
| Clear internal dimensions | 77 x 77 x 46 mm |
| With screening | no |
| With lid | yes |
| Mounting type | Wall/ceiling mounting |
| Nominal cross-section, min. | 4 mm² |
| Nominal voltage | 500 V |
| Sealable | no |
| Protection rating | IP56 |
